電壓互感器簡稱TV，實質上是一臺變壓器，將系統中的高電壓轉化為低電壓，再連接到儀表、繼電器等二次電器中?？墒箿y(cè)量?jī)x表和保護裝置標準化，使二次設備結構輕巧。下面詳細了解電壓互感器的工作原理及作用。

一、電壓互感器的工作原理

電壓互感器原理是利用電磁感應定律來實現的，一次側并聯接在電路系統中，一次匝數N1很多，相比之下二次側匝數N2較少。二次側用來結余高阻抗的儀表中，正常運行時，二次側的電壓互感器接近于空載運行。電壓互感器一次繞組額定電壓與所街母線額定電壓相同，二次繞組電壓統一為100V。電壓的變比公式為：K=U1/U2=N1/N2。

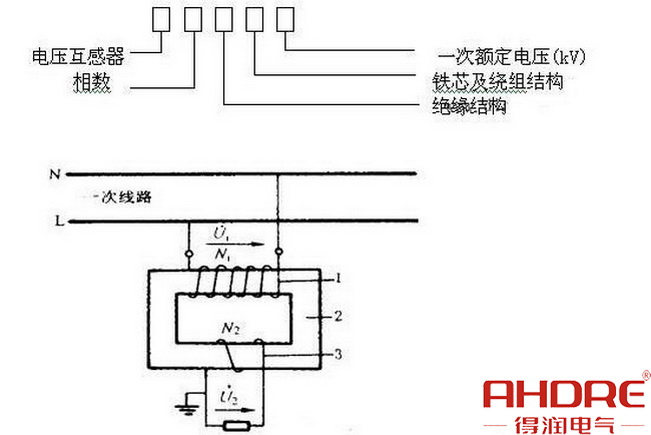

電壓互感器原理圖

二、作用

1、將一次回路的高電壓轉化為二次回路的標準低電壓，可使二次側連接的電壓表和其他儀表裝置標準化，同時保證二次設備結構簡單輕巧。

2、將二次回路采用低電壓控制電纜，并使屏內布線簡單、安裝方便。同時實現遠距離開工至和測量數據。

3、二次回路不受一次回路控制，從而接線靈活，維護、調試方便。

4、使二次與一次高壓部分隔離，且二次回路必須設接地點，確保二次設備和人身安全。

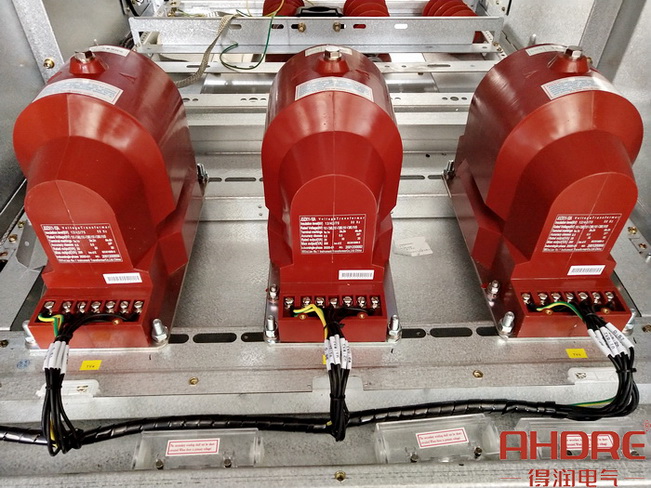

應用于10KV高壓開關柜的電壓互感器

三、常見的注意事項

1、電壓互感器本身阻抗很閑，二次回路約有100V電壓，應接于能承受100V的回路里，其所通過的電路有二次回路阻抗的大小來決定的。二次通過的電流過大，會造成二次熔斷器熔壞，如果容量選擇不當，極易是設備受到損壞。

2、在10KVPT小車中，一次熔斷器和消諧器是必須安裝的。一次熔斷器防止二次主回路和測量表計的電壓葫蘆短路，從而起到保護作用。消諧器是用來保護電壓互感器的阻尼器件，從來消諧電網中的諧振。

3、電壓互感器接線中應包含在保證其正確性，一次繞組和被測電路并聯，二次繞組和所街的儀表裝置并聯。

4、電壓互感器運行中，二次側是不予許短路狀況，否則會燒壞繞組的，因此二次側必須要安裝熔斷器來保護。

電壓互感器廣泛應用于10KV高壓開關柜中的一次設備。電壓互感器按用途，電壓互感器又分為測量用和保護用兩類。當然，電壓互感器種類是較多的，可以根據不同的工作需求選擇相應的產品。
