上一篇文章我們介紹了高壓開關柜的定義以及配電設備的作用，現就來詳細講解低壓開關柜以及常見的低壓配電設備。低壓交流供電系統采用三相五線制供電，只要用來進行受電、計量、控制、功率因數補償、動力饋電和查明饋電。低壓配電設備常見的有低壓斷路器、低壓刀開關、熔斷器、接觸器、電容補償?shù)妊b置。

一、低壓斷路器

低壓斷路器稱為低壓自動開關，作為不頻繁的接通或分段電路之用，具有過載、短路和失壓保護裝置。在電路發生過載、短路、電壓降低或消失時，斷路器可以自動切斷電路，從而保護電力線路及電源設備。按滅弧介質分為空氣斷路器和真空斷路器，普遍常用的是塑料外殼斷路器和全能式斷路器。

二、低壓刀閘開關

低壓刀閘開關用來接通和分段容量不太大的低壓供電線路以及作為低壓電源隔離開關使用。常用的刀閘開關用負荷開關、隔離刀開關、熔斷式刀開關等設備。

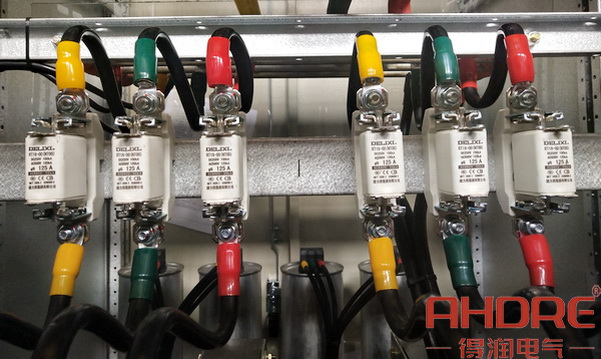

三、低壓熔斷器

低壓熔斷器一般串聯在電路上，作為電路過載保護用的，屬于低壓保護電器對電路及照明燈父愛的短路保護。采用熔斷器保護線路時，熔斷器應安裝在各相線上，在兩相三線或三相四線回路的中性線上嚴禁安裝熔斷器的。

四、接觸器

接觸器用于遠距離頻繁接通和分段交、直接主電路及大容量控制電路。接觸器可以分為直流接觸器和交流接觸器，由主觸頭、滅弧系統、電磁系統、輔助觸頭和支架等組成。

五、電容補償

低壓電容補償是用電設備功率因數降低之后，使供電系統內的電源設備容量不能充分利用，通過電容補償減少輸電線路上的損耗。對于感性線性負載電路，可以采用移相電容器來補償無功功率，從而提高功率因數。

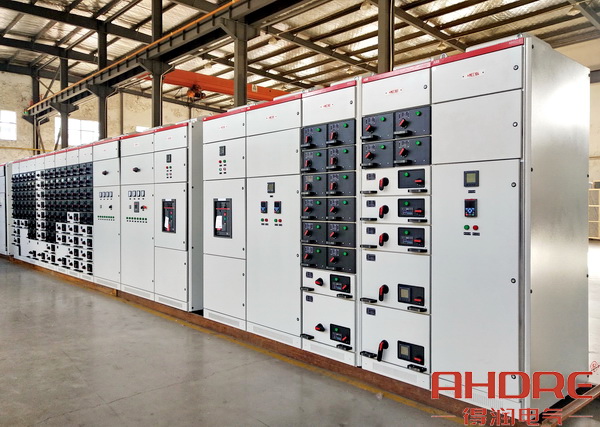

低壓柜的配電系統相比高壓配電系統較為復雜，低壓配電系統的方案是多種多樣的。常見的低壓配電柜型有MNS2.0低壓柜、GGD低壓柜、Blokset低壓柜、GCK低壓柜等不同配備。系統接線中應力求簡單、靈活、操作安全、維護方便等要求。
