中置式開關柜是由柜體和中置式可抽出部件兩大部分組成，是中壓開關柜中常見的柜型。柜體分四個單獨的隔室，分別為儀表室、母線室、斷路器室、電纜室。本開關設備可以從正面進行安裝、調試和維護，因此它可以背靠背、組成雙重排列和靠墻安裝。中置式開關柜常見的有KYN28A-12系列、MVnex中置式系列、ZS-SG空氣絕緣鎧裝式等，下面詳細了解一下中置式開關柜吧。

一、隔室

1.繼電器儀表室

繼電器儀表室可安裝繼電保護元件、儀表、帶電監察指示器，以及特殊要求的二次設備。

2.母線隔室

(1)主母線(2)分支母線(3)螺栓(4)墊塊母線與支母線的聯接型式

3.斷路器隔室

抽出式斷路器移開后，斷路器隔室內的靜觸頭被活門遮蔽，斷路器隔室被保護。 在斷路器室內，打開金屬活門檢查靜觸頭。

4.電纜隔室

電纜室空間較大，必要時每相可并接6根單芯電纜。

二、柜體特性

1.外殼

開關設備的主柜架是選用進口敷鋁鋅薄鋼板，并采用多重折邊工藝，使整個柜體具有很強的抗腐蝕與抗氧化作用的優點。

2.手車

手車與柜體絕緣配合，機械聯鎖安全。根據用途不同，手車分?jǐn)嗦菲魇周嚒㈦妷夯ジ衅魇周?、?jì)量手車、隔離手車等。各類手車按模數，積木式變化，同規格手車可以互相自由互換。當手車需要移開柜體時，用一輛專用轉運車，就可以方便抽出；由于采用中置式，整個小車體積小，檢查、維護方便。

三、產品類型

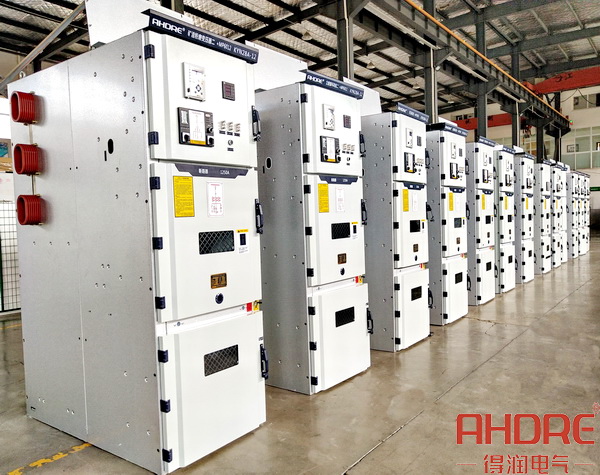

1.KYN28A-12(24)鎧裝移開式中置柜

YN28A型戶內交流金屬鎧裝中置式開關設備系是一款先進中壓開關設備。它適用于三相交流額定電壓12KV、24KV、額定頻率50（60）Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。

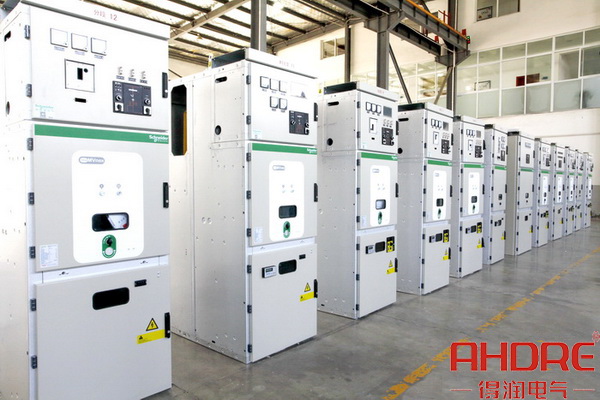

2.MVnex中置式金屬封閉開關柜

MVnex中壓開關柜安徽得潤電氣自主生產的施耐德授權柜，MVnex中置式中壓開關柜產品十分安全可靠，柜體采用了全新的結構設計，實現完善的五防機械聯鎖功能。MVnex中壓開關柜可廣泛用于酒店、醫院、辦公樓等商業建筑及民用住宅。

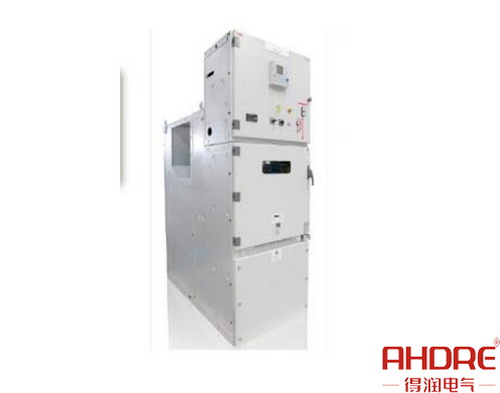

3.ZS-SG空氣絕緣鎧裝式金屬封閉開關柜

ZS-SG空氣絕緣鎧裝式金屬封閉開關設備是ABB授權得潤電氣生產的戶內高壓開關柜。ABB全面開發的更適應于中國供電系統的戶內高壓開關柜?；?0年的電網運行經驗，針對中國電網而開發的戶內高壓開關柜。

中置式開關柜經過不斷的創新優化，使產品的性能更加多樣化、智能化。得潤電氣從第一代傳統式中置式開關柜經過長期的設計優化，將繼續推出第四代智能化10KV中置式開關柜。
