其實設計圖紙時遇到一些常見的錯誤是不可避免，但是在電氣行業里，圖紙的錯誤會嚴重威脅到安全問題。那么了解一些圖紙中常見的問題是很有必要，接下來得潤電氣小編給大家分享電氣圖紙常見的錯誤方面。

一、高壓系統圖審圖通?。?/p>

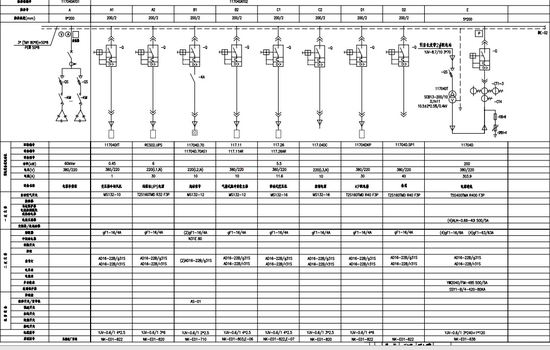

1.高壓一次接線圖是否合理;是否已征得供電局的同意。

2.有無計量專用柜。

3.選用標準圖是否正確。

4.繼電保護方式是否合理;整定計算和選擇性是否正確。

5.進線、出線、聯絡、電壓互感器、及計量等回路之聯接是否正確。

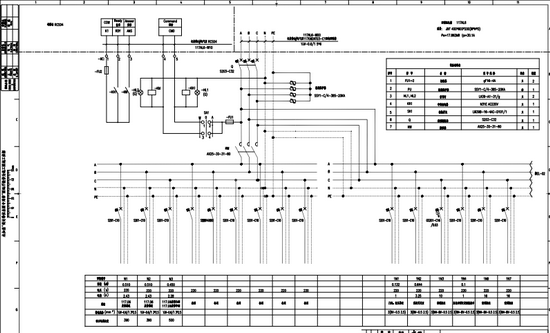

6.二次接線圖是否正確，端子接線圖是否齊全、進線、聯絡等有無安全閉鎖裝置。

7.高壓電纜規格型號是否正確;是否考慮了熱穩定問題，有無計算。

8.高壓母線的規格型號選擇是否正確;高壓電器的選擇與開關柜是否符合。

9.儀表配備是否齊全，電流表、電流互感器等規格型號是否正確。

二、低壓系統圖審圖通?。?/p>

1.主開關及配出回路開關斷流能力是否能滿足要求。

2.電流互感器的變比是否合適，與電流表、電度表是否配合。

3.低壓母線安裝是否合理，進入開關柜有無問題。

4.變壓器容量計算是否正確，電容補償是否適當。

5.配出回路是否都有計算，導線規格型號有無錯誤。

6.保護開關的選擇與導線的配合是否正確，上下級之間選擇性如何。

7.保護和計量是否滿足規范要求，及供電部門的規定。

三、事故電源系統圖審圖通病：

1.發電機是否自動起動及自動切換。

2.發電機室的布置是否滿足規范要求。

3.發電機室有無通風排煙設備，油箱的安裝如何處理，是否滿足要求;貯油量是否符合當?shù)叵啦块T(mén)的要求;油庫如何解決。

4.變電所消防報警以及滅火如何解決，有無氣體滅火設施，是否滿足規范要求，

5.地下室發電機的排煙如何解決，能否滿足排煙、排風的要求。

6.發電機的噪聲，隔振如何解決，是否采取了措施。

四、電力系統圖審圖通?。?/p>

1.電力系統的保護是否正確，導線規格是否配合。

2.每一支路，每一段線(即由配電箱至配電箱一段)其導線規格及管徑是否均已標注清楚。

3.大干線小開關及干線并接問題如何解決。

4.配電箱支路的開關，熔斷器等規格容量是否均已標注清楚。

5.配電箱支路出線開關容量是否已標注清楚。

6.回路編號，管線規格是否已注明。

7.導線與管徑配合是否正確。

五、引下線規范做法：

1.引下線的根數和距離是否滿足規范要求。

2.利用柱子縱向主鋼筋做引下線時，鋼筋的連接是否滿足規范要求，焊接長度是否有要求。

3.明敷引下線與其他并行金屬管道如落水管，透氣管等是否做了可靠連接。

4.明裝引下線根部是否做了穿管保護。

5.明裝或暗裝引下線是否做了斷線卡子，是否影響建筑外觀。

6.利用柱子鋼筋做引下線是否做了測試卡子，位置數量是否合理。

7.防側向雷擊是否做了籠式避雷網措施。

六、照明平面圖審圖通?。?/p>

1.電源方向、位置是否合理，相數是否得當，圖上是否已注明。

2.是否設有進線總開關，回路編號及導線規格是否均已注明。

3.架空進線高度是否能滿足規范要求，電力、照明是否分開裝表。

4.配電箱的位置是否合適，明裝暗裝是否得當，留調位置及大小是否已經提出要求。

5.各相負荷是否平衡，單路容量是否合適，每支路燈頭數量是否滿足規范要求。

6.支路長度是否合適，電壓降能否滿足規范要求，有無計算。

7.導線根數是否有誤，導線根數與管徑配合是否合理。

8.管線的敷設方式是否合理，明配線及暗配線與結構形式是否相符。

9.事故照明是否滿足要求，電源如何解決，燈頭線、開關線是否有遺漏現象。

10.局部照明的安裝高度，使用電壓，導線截面等是否合理。

11.燈具的規格型號，安裝方式，安裝高度及燈泡數量是否標注清楚。

12.非標燈具的安裝詳圖是否齊全，有裝修要求的燈具是否已有注明。

13.照度選擇是否合適，有無計算，是否滿足要求。

七、照明系統圖審圖通病：

1.配電箱的型號、編號、代號、容量是否標注清楚。

2.配電箱進線電纜的編號、代號、截面、管徑，是否已標注清楚。

3.由配電箱至配電箱各段電纜或?qū)Ь€(xiàn)規格、管徑是否已注明。

4.配電箱分支回路的開關(或溶斷器)導線管徑是否已標注清楚。

5.大截面電纜與DE6型開關的接線如何解決。

6.各級開關保護的選擇性如何，是否滿足要求。

八、事故照明審圖通?。?/p>

1.事故照明電源是否可靠，自動切換裝置是否在末端。

2.走廊及疏散口是否設有疏散指示標志燈。

3.疏散燈的位置距離以及安裝高度是否合適。

4.內裝電池型燈具其照度是否滿足要求。

九、照明控制系統審圖通?。?/p>

1.照明開關的位置是否恰當，開燈、關燈是否方便。

2.走廊、樓梯是否是雙控開關，控制線根數是否有誤。

3.燈具的控制是分散還是集中控制，是否合理。

4.有無調光和變光要求，控制原理圖是否合理。

十、消防設備未采用單獨供電回路設計通?。?/p>

1.各類風機名稱混淆，線路混接;

2.消控室與弱電中心合用時，電源也合用;

3.將屋頂消防穩壓泵接在照明箱上;

4.將消梯底坑排水泵接在生活泵配電箱上;

5.將消泵房的排水泵接在非消防電源上;

6.將小容量的排風機接在防排煙風機配電箱上;

7.將火警裝置電源接在靠近的照明箱上

以上就是總結電氣圖紙中常見的問題，希望對您有所幫助?？赐赀@篇文章覺得還不錯的，可以轉發給更多需要的朋友喲！
