安全距離是我們在生活經常要遵守的基本準則。配電柜作為電路輸送電源的常用裝置，對配電柜的的設計方案中，安全距離是必須考慮的因素。今天就10KV高壓柜的安全距離知識進行講解。

一、絕緣距離

單純以空氣作為絕緣介質的開關柜內，各相帶電導體的相間與對地凈距不小于下列數

值：（適用于海拔高度H≤2000m時；）

（1）導體至接地間凈距125mm

（2）不同相的導體之間凈距125mm

（3）導體至無孔遮欄間凈距155mm

（4）導體至門間凈距155mm

（5）導體至網狀遮欄間凈距 225mm

若不能滿足空氣凈距的要求，則需采用可靠的絕緣包封以滿足絕緣要求。絕緣外表面對金屬接地部分的空氣凈距離不小于 70mm，相間空氣凈距離不小于65mm。在開關柜中，凡采用非金屬制成的隔板加強相間或相對地間絕緣時，高壓帶電裸導體與該絕緣板間應保持不小于 30mm 的空氣間隙，相間或相對地間空氣凈距離不小于 65mm，絕緣板應為阻燃材料制成。相間絕緣隔板應設置在中間位置。在滿足上述絕緣距離的情況下，應保證設備在壽命期內安全可靠運行。

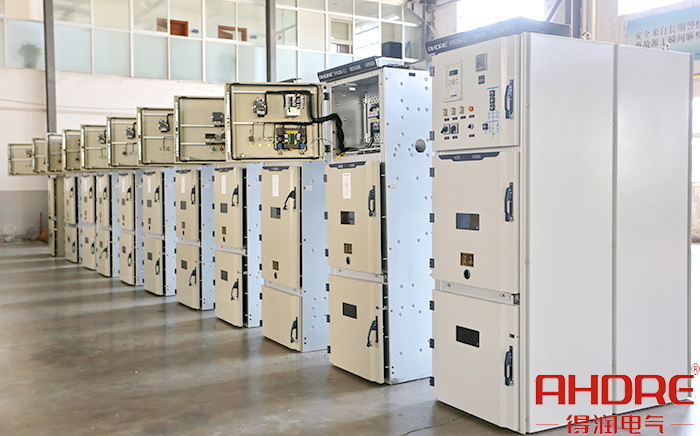

10KV高壓柜

二、防護措施

1、各功能室及各個回路的單元功能室均采用接地的鋼板分隔，互不干擾，不能采用有機絕緣隔板，也不能采用網孔式或柵欄式隔板。隔板等級為PM級。

2、開關柜應具有完善的防誤機械聯鎖裝置: 即具有防止誤分誤合斷路器、防止帶負荷分合隔離開關(或隔離插頭)、防止帶接地刀(或接地線)送電、防止帶電合接地刀(或掛接地線)、防止誤入帶電間隔等“五防”功能，能有效地防止電氣誤操作事故的發生。預留裝設微機五防編碼鎖的位置。

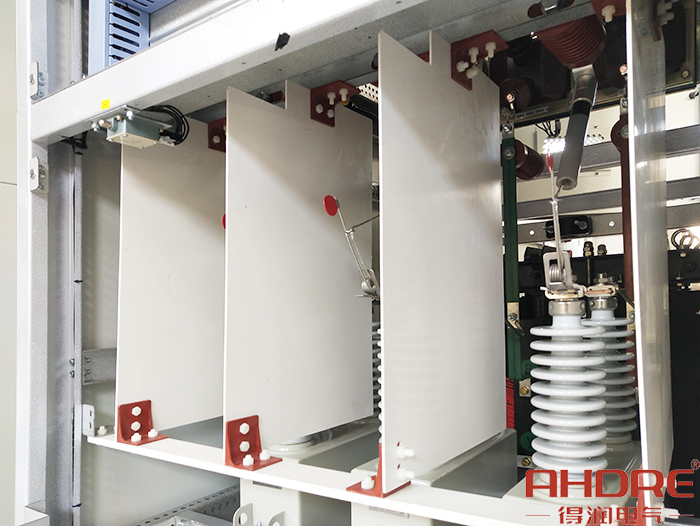

10KV高壓無功補償柜用于電容器的絕緣隔板

10KV高壓柜在設計是需要充分考慮元器件之間的安全距離，確保配電裝置安全用電。當然，除了安全距離的設計要求外，還需要進行方面的防護絕緣措施，如元器件之間也可以用絕緣板進行保護。
