高壓無功補償裝置是電氣供電系統中用來提高電網的功率因數，降低供電變壓器及輸送電路的損耗。MSCHL高壓無功補償裝置是通過就地提供固定容量的容性無功功率，補償感性無功功率的設備。下面來了解MSCHL高壓無功就地補償裝置的工作原理。

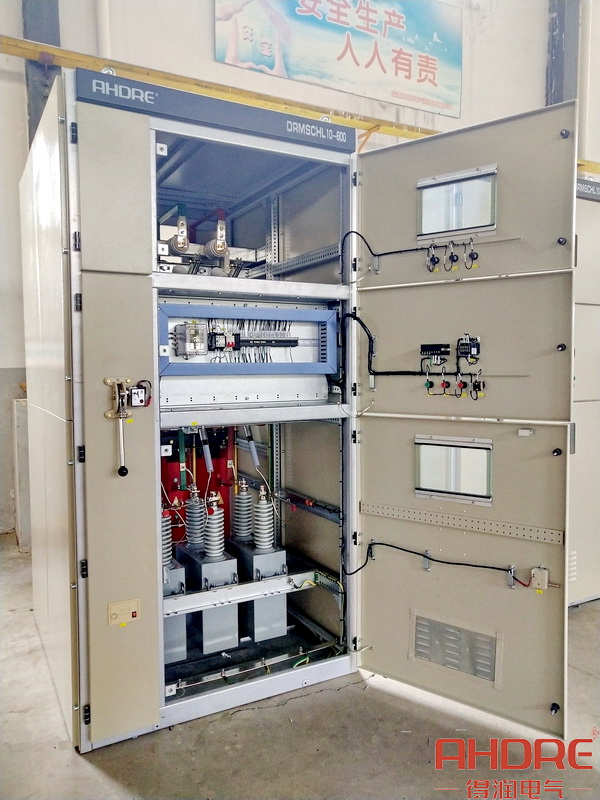

高壓無功就地補償裝置正面結構圖

一、工作原理

高壓無功補償裝置把具有容性功率負荷的裝置與感性功率負荷并連接在同一電路，當容性負荷釋放能量是，感性負荷吸收能量；而感性負荷釋放能量時，容性負荷可以吸收能量。通過有效的電能轉換可以大大提高電路的損耗程度。

二、組成結構

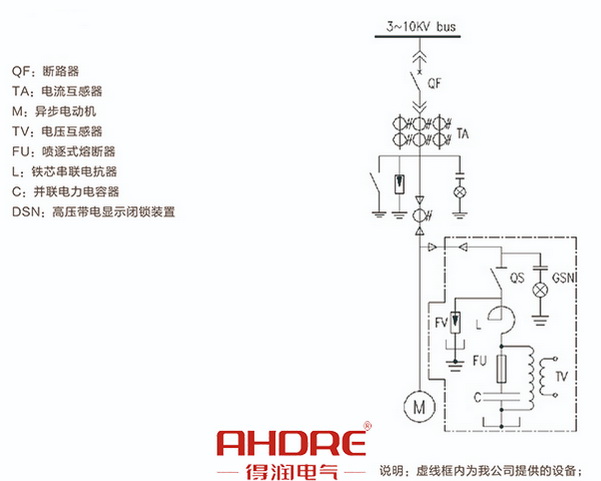

高壓無功就地補償裝置系統圖

MSCHL高壓無功就地補償裝置的一次設備有斷路器、電流互感器、電壓互感器、異步電動機、噴逐式熔斷器、并聯電力電容器等，并帶有二次保護裝置、檢測裝置的元器件設備。

三、特點

高壓無功就地補償裝置是需要進行諧振校驗，選擇容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤剩_保裝置在各種工作狀況下可以安全運行。處采用噴逐式熔斷器為電容器的過流保護外，還可以折傭零序電壓保護，完善的保護系統，可使裝置長期穩定運行。

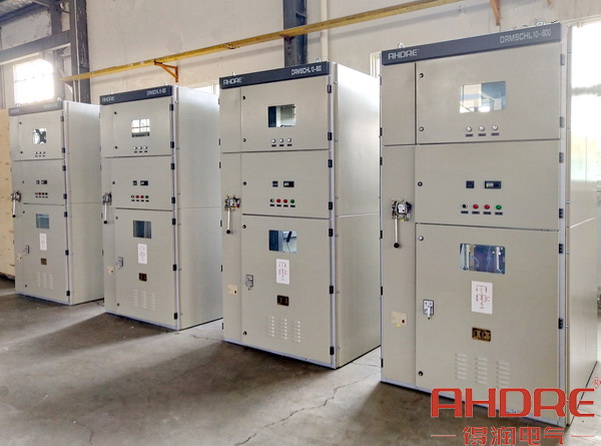

高壓無功就地補償裝置實物圖

高壓無功補償裝置可以分就地補償、集中補償、自動補償?shù)韧肚蟹绞剑鶕?jù)補償?shù)膶?duì)象不同選擇合適的裝置。在系統中負載為較大的容量時可以選擇高壓就地補償裝置，通過對電機的補償，從而降低電機的線路損耗。
