集裝箱式變電站有哪些組成？特點是什么？
發布日期：2020-03-20
掃一掃
來源：
瀏覽次數：315
集裝箱式變電站，又稱為組合式箱式變電站，是一種把高壓開關設備、變壓器、低壓開關設備、電量計量設備、無功補償設備等按相應的接線方案組合在一起的緊湊型成套配電裝置。設計特點按免維護型考慮的，深受客戶青睞。那么集裝箱式變電站具體是有些組成的呢？
一、高壓配電部分組成
集裝箱變電站的高壓室一般由高壓進線、高壓出線、高壓環網、高壓計量等配電裝置組成。主要的元器件有高壓負荷開關、高壓熔斷器、高壓避雷器、帶電顯示器、電磁鎖、高壓接地刀閘以及二次檢測和保護等設備。高壓室的作用是將線路10KV電壓進行降壓工作，從而轉為民用的安全電壓。

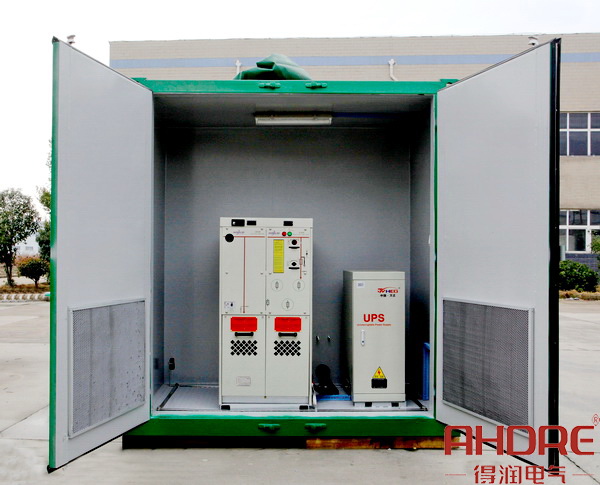

高壓室實物圖
二、變壓器室
集裝箱式變電站的變壓器室可安裝各種油變、干變等變壓器，普遍應用的是干式電力變壓器。變壓器的作用是通過升高電壓把電能送到用電地區，還能把電壓降低為各級使用電壓，以滿足用電的需要。

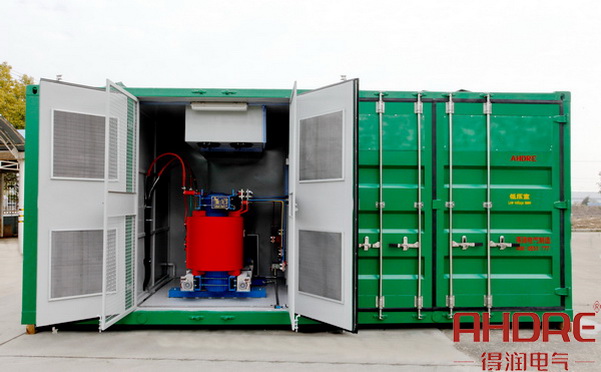

變頻器室實物圖
三、低壓配電部分組成
集裝箱式變電站的低壓室一般由低壓進線、低壓無功補償、低壓出線等配電裝置組成。進線柜常見的一次元件有電流表、電壓表、轉換開關、溫控器；無功補償柜的元件有電流表、斷路器、隔離開關、電流互感器、接觸器、電容器等一次設備；出線柜的一般都是抽出式開關裝置組成。

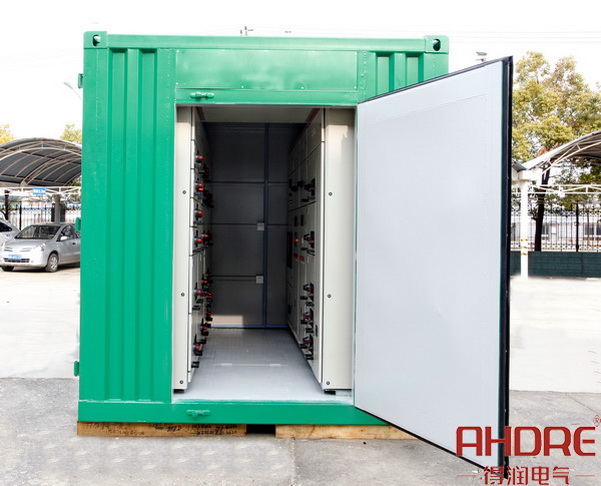

低壓室實物圖
集裝箱式變電站在我國廣大城市、工礦企業、公共建筑設施中得到廣泛應用，可移動、免維護、占地面積小等特點，使箱變的應用得到有效發展。常見的箱變有組合式美式箱變、預裝式歐式箱變等型號，組合式變電站式目前普遍使用的型式箱變。
