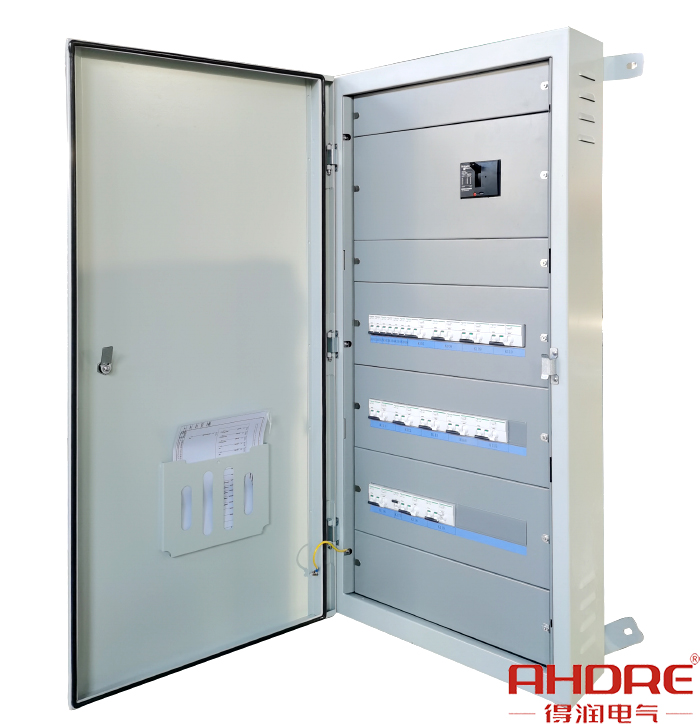

配電箱是我們的日常生活中常見的一種配電設備，用來控制電路的開、合。Prisma-E低壓配電箱是施耐德公司設計研發的一款標準化分配電設備，用于630A以下的Prisma E系統。配電箱主要由成套部件和電氣元件及相關附件構成的，以模塊化零件為基礎，組成了優質、高性價比的配電方案。

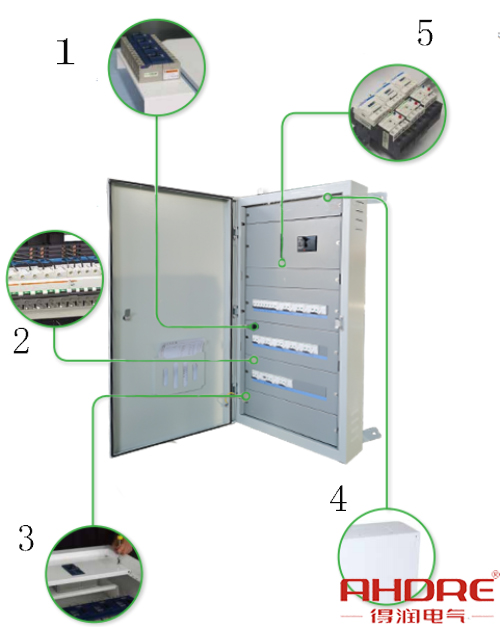

一、結構特點

1、與設備尺寸相匹配的安裝板，實現柜內空間的優化。同時，能夠從柜前直接安裝，保證外露到點部件件的電氣連續性。

2、與所有類型微型斷路器相兼容，可以混合所有型號的模塊化元件安裝，可以配合不同極數的微型斷路器使用。

3、獨特的前面板支架及前面板設計，允許整體拆除和組裝前面板，冰胖子非操作人員接觸元件的控制和設備部門。從而確保實現IPXXB防護等級。

4、多種功能單元可供選擇，設計充分可靠，設計時即考慮了柜內安裝空間與部件，避免了不規范的安裝方式，保證了設備運行萬無一失。

5、在殼體的頂部、底部均配置進出線蓋板，允許現場拆卸和安裝，從而實現靈活安排進出線方式。而對于柜體的掛墻安裝，除固定環方式外，還在殼體的后補預支了敲落孔安裝方好似，提供多種選項，方便選擇。

二、設計要求

1、結構

（1）材料和部件的強度

（2）成套設備的防護等級

（3）電氣間隙和爬電距離

（4）電擊防護和保護電路完成性

（5）開關器件和元件的組合

（6）內部電路和連接

（7）外部接線端子

2、性能

（1）介電性能

（2）溫升驗證

（3）短路耐受強度

（4）電磁兼容性

（5）機械操作

這批配電設備是得潤電氣經施耐德公司授權生產的，用于加納的土地局項目。針對土地局項目提出的產品要求，得潤電氣設計工程師專門設計了一套完善的低壓供配電方案，確保項目在使用過程中安全可靠。得潤電氣出廠的產品都經過調試、檢驗等嚴格把控，確保為各行各業的項目保駕護航。
