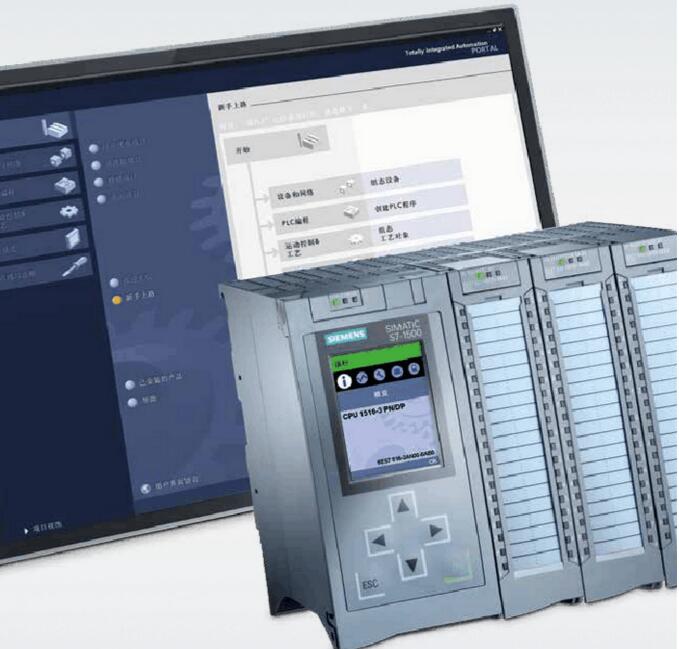

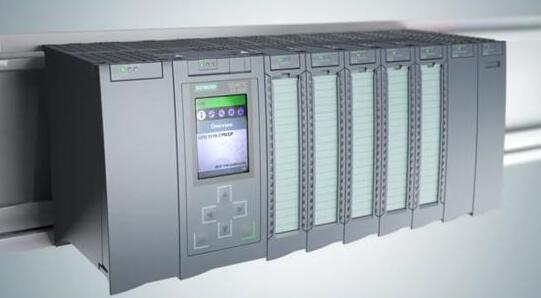

西門子S7-1500PLC是替代S7-300/400的新一代PLC，其軟件平臺為TIA博途。安徽得潤電氣做為國內知名的自動化系統集成商長期以來對西門子產品有著極為廣泛的應用，隨著S7-1500的出現得潤電氣深耕發展列，國內外多個項目的實施也為S7-1500的展現提供了更多的平臺，我們自身也對1500系列有了更為深刻的認識。

1. 可供用戶使用的充足的資源

作為新一代大中型PLC，S7-1500比S7-300/400的各項指標有很大的提高。CPU 1516-3PN編程用的塊的總數最多為6000個，數據塊最大5 MB，F(xiàn)B、FC、OB最大512 KB。用于程序的工作存儲器5MB，用于數據的工作存儲器1MB。插槽式裝載存儲器（SIMATIC 存儲卡）最大2GB，可存儲項目數據、歸檔、配方和有關的文檔。S7定時器、計數器分別有2048個，IEC定時器、計數器的數量不受限制。位存儲器（M）16 KB。I/O模塊最多8192個，過程映像分區最多32個，過程映像輸入、輸出分別為32KB。每個機架最多32個模塊。運動控制功能最多支持20個速度控制軸、定位軸和外部編碼器，有高速計數和測量功能。

2. 超高速的運算處理速度

位操作指令的處理時間典型值為10ns，換句話說，每一微秒可處理10萬條位操作指令。浮點數運算指令的處理時間典型值為64ns。S7-1500采用當前最快的背板總線和高效的傳輸協議，保證了快速信號處理。點到點的反應時間不到500μs。AI、AO模塊的分辨率均為16位，8點AI模塊每個模塊的轉換時間為125μs。數字量輸入模塊具有50 μs的超短輸入延時。用于計數、測量和定位輸入的工藝模塊TM PosInput的最高信號頻率為1 MHz，4倍速時為4MHz。可用RS-422接口連接脈沖編碼器，支持等式模式、診斷中斷和硬件中斷。采用 PROFINETIRT通信可以保證確定的反應時間和高精度的系統響應，最短循環時間為250 μs。

3.技術的集成度更高

SIMATIC S7-1500 中可將運動控制功能直接集成到PLC 中，而無需使用其它模塊。通過PLCopen 技術，控制器可使用標準組件連接支持PROFIdrive 的各種驅動裝置。

此外，SIMATIC S7-1500 還支持所有CPU 變量的TRACE 功能，提高了調試效率的同時優化了驅動和控制器的性能。TRACE 功能適用于所有CPU，不僅增強了用戶程序和運動控制應用診斷的準確性，同時還極大優化了驅動裝置的性能。通過運動控制功能可連接各種模擬量驅動裝置以及支持PROFIdrive 的驅動裝置。同時該功能還支持轉速軸和定位軸。

新一代的 SIMATIC S7-1500 控制器通過其多方面的革新，在提升客戶生產效率，縮短新產品上市時間，提高客戶關鍵競爭力方面樹立了新的標桿，并以其卓越的產品設計理念為實現工廠的可持續性發展提供強有力的保障。
