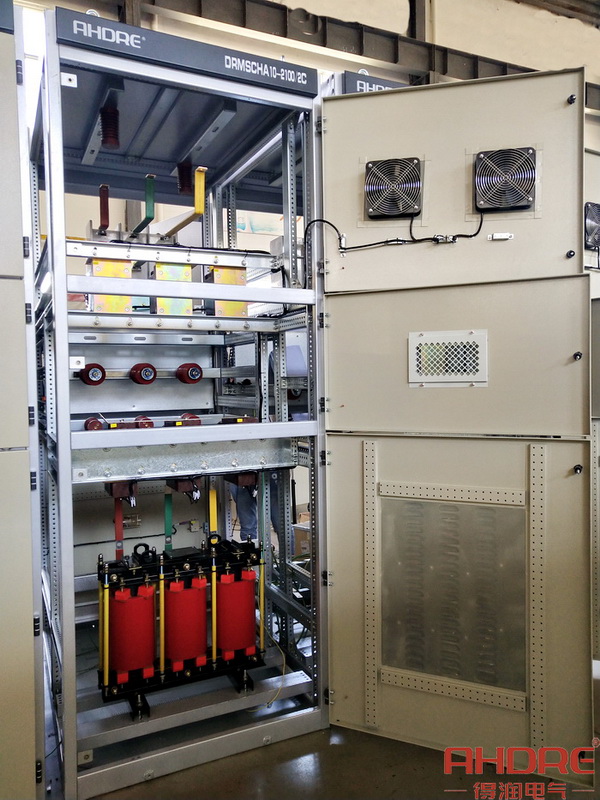

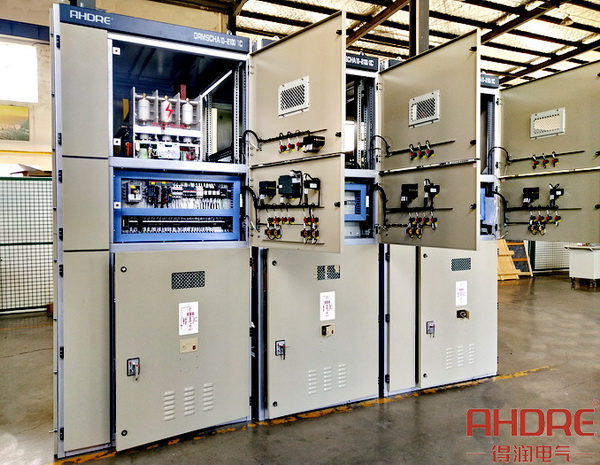

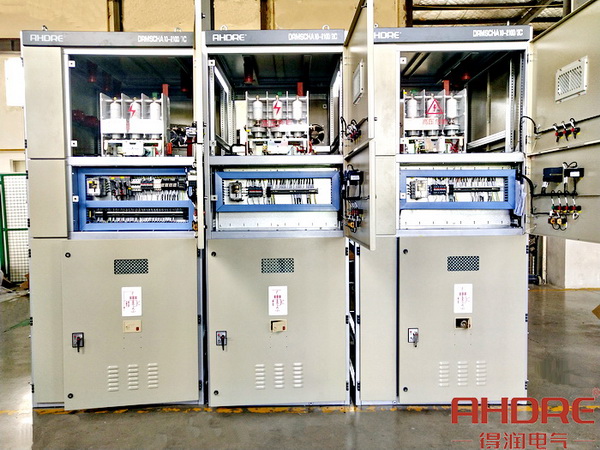

10KV無功自動補償裝置，額定容量2100Kvar，自動分步投切并聯在配電變壓器10kV母線的電容器組，提供相應的容性無功功率。裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、電壓繼電器和保護裝置等組成。下面來了解這款10KV無功自動補償柜的面貌吧！

一、型號及含義

二、產品特色

單元積木式設計，柜與柜之間用硬母排聯接，運行可靠，并且可擴展柜體數增加容量。

毎套裝置在各種工況都要進行諧振校驗，選擇單組容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤?，以避開諧振條件，確保裝置在各種工況下都能安全運行。

裝置采用先進的無功功率控制器，能實時在線監測系統的無功功率因數，實時跟蹤投切，還可根據用戶要求配備RS232/485 通訊接口，將整個裝置的運行數據上傳至監控系統。除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護。

三、使用條件

最高運行電壓≤1.1Un;最大過載電流≤1.3ln;

周圍環境溫度-25~+45℃;室內相對濕度不超過90%(溫度為25℃時)；

安裝地點海拔高度不超過2000m;沒有導電性塵埃、火災、爆炸危險；

沒有足以腐蝕金屬和破壞絕緣的氣體；沒有劇烈的振動，垂直傾斜度不超過5度。

安徽得潤電氣是一家專業從事高低壓無功補償裝置的開關柜廠家，為客戶提供設計、生產、銷售、售后調試一站式服務。
