低壓開關柜在電氣行業中是不容或缺的配電設備，由一個或多個低壓器件和與之相關的控制、測量、信號、保護、調節等設備，以及所有的內部電氣與機械聯結及結構部件構成的組合體。今天小編就以MNS2.0低壓開關柜的組成結構來講解，當然其他系列的低壓開關柜的組成結構也是大致相同的。

一、組成和特點

MNS2.0低壓開關柜一般分為抽屜式、固定分隔式等結構，柜內有母線室、功能單元室、出線端子室。具有接收或分配電能、控制及保護、無功補償?shù)墓δ堋?/p>

二、主要元器件

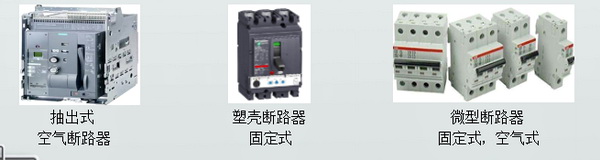

1、斷路器

（1）斷路器定義：能夠關合、承載、開斷正常條件下電流，并能關合、在規定的時間內承載、開斷異常條件下的電流。

（2）斷路器分類:

a：按滅弧介質分類，真空斷路器、空氣斷路器；

b：按結構形式分類，萬能斷路器(框架)、塑殼斷路器、微型斷路器；

c：按使用類別分類，A類斷路器、B類斷路器；

d：按安裝方式分類，抽出式、插入式、固定式；

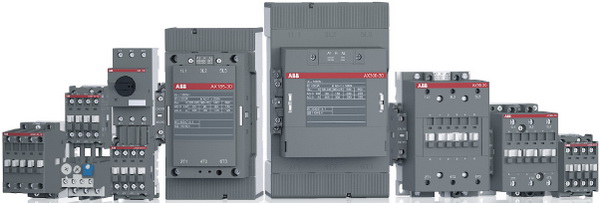

2、接觸器

（1）定義：能關合、承載及開斷正常電流及規定的過載電流的

機械開關裝置。

（2）接觸器主要特點:

a：控制電機；

b：配合熱繼使用；

c：電氣保持；

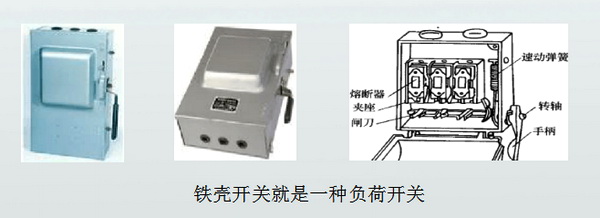

3、負荷開關及組合電器

負荷開關定義：能在正常的導電回路條件下，或規定的過載條件下，關合、承載、開斷電流，也能在異常導電回路條件下按規定的時間承載電流。

4、熱繼(過載繼電器)

作用:用于電機過載保護，常和接觸器配合使用。

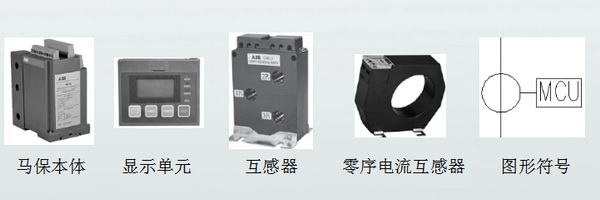

5、馬保(電機控制、保護器)

作用:電機保護。具有過流、缺相、失壓等保護。自產0~20mA模似量，自帶通訊等。集控制、保護、測量于一體。

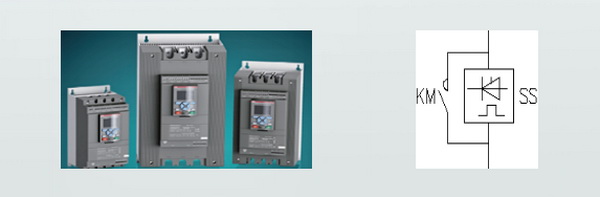

6、軟啟動(電機啟動、保護等)

（1）作用:電機啟動用。具有過流、缺相、失壓等保護。自產0~20mA模似量，自帶通訊等。集控制、保護、于一體。

（2）大部分產品具有內置旁路。

（3）輕載：泵、壓縮機、電梯等，等級10！重載：羅茨風機、破碎機、長皮帶，等級30。

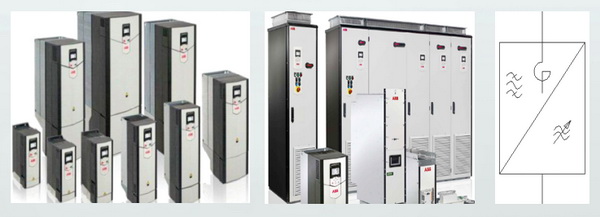

7、變頻器

（1）作用:主要是電機調速，兼實現軟啟功能。其它作用數不勝數，功能強大。

（2）輕載：泵、壓縮機、電梯等，等級10！重載：羅茨風機、破碎機、長皮帶等，等級30。

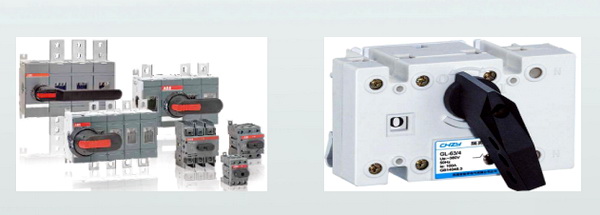

8、隔離開關

定義:在分位置時，觸頭間有符合規定要求的絕緣距離和明顯的斷開標志;在合位置時，能承載正常回路條件下的電流及在規定的時間內異常條件(例如短路)下的電流的開關設備。

9、雙電源

用于比較重要的負載，如黨政軍機關、醫院、交通樞紐等。PC級，基于負荷隔離開關，不能開斷短路電流；CB級，基于斷路器，可以開斷短路電流；

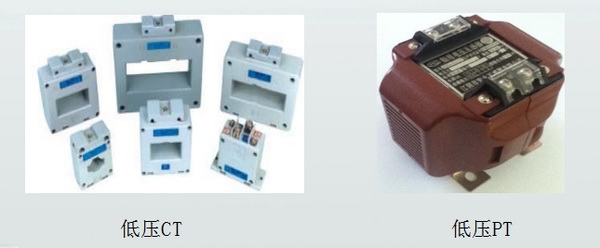

10、電流互感器和電壓互感器

1、電流互感器定義:一種變壓器，供測量儀器、儀表、繼電器和其它類似電器用。

2、電壓互感器定義：一種互感器，其二次電壓在正常使用條件下與一次電壓實際上成正比，而其相位差在聯結方法正確時接近于零。

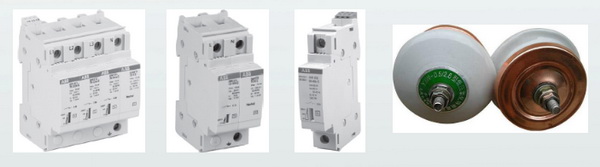

11、浪涌保護器、避雷器

作用：限制過電壓或避雷用。

12、熔斷器

（1）作用：當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。

（2）分類：瓷插式熔斷器（RC1A）、螺旋式熔斷器（RL）、無填料關閉管式熔斷器、（RM）有填料關閉管式熔斷器（RTO）。

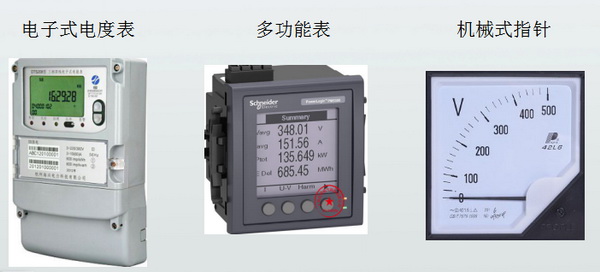

13、儀表

作用：測量電度、電流、電壓等電參量的裝置。

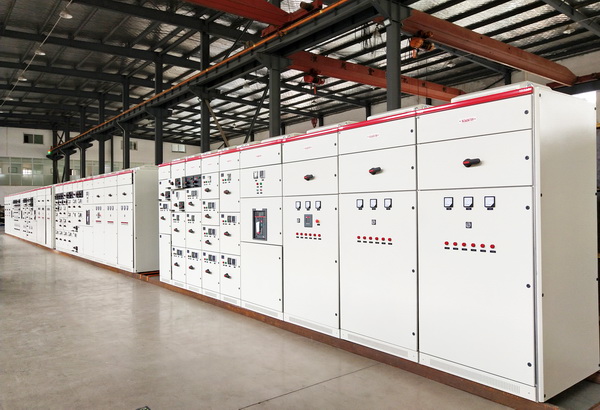

MNS2.0低壓成套設備由進線柜、電容柜、出線柜、變頻柜、軟起柜等開關柜類型組成，根據項目配電需求，設計合理的成套配電方案。
