您想知道的施耐德10KV開關柜型號都在這里
施耐德10KV開關柜，有很多型號，每個型號特點不同，應用不同，在各行各業的使用條件也不同，下面得潤電氣小編介紹一下施耐德10KV開關柜的型號和產口概述。
PIX

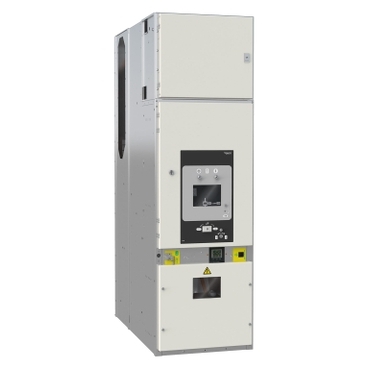

12-24kV空氣絕緣開關柜
屬于 Set Series
12-24kV空氣絕緣開關柜
特性
- 在12 kV和17.5 kV范圍內額定值達到4,000 A 以及 40 kA
- 在24 kV范圍內額定值達到 3,150 A以及 31.5 kA
- 單母線和雙母線兩種方案
- 運行連續性喪失水平—— LSC2B-PM
- 柜體上下以及后部均可進出電纜
- 靠墻安裝或后接線方案
- 按照IEC62271-200標準執行了AFLR/1s內部電弧級 (IAC)測試
- 質保期：本產品質保期自出廠之日起十八個月或投運之日起十二個月,兩者以較早者為準
優勢
- 節約空間，可靈活調整的隔間寬度，背靠墻安裝
- 已通過AFLR 1s內部燃弧故障試驗，安全可靠
- 全面連鎖所有操作可從前端進行
- 可全部從隔間的前端安裝
與環境相容，易于回收利用
MVnex
12-24kV空氣絕緣開關柜
量身定制平臺，助力施家伙伴，合作共贏未來
特性
優勢
# 全新的“1+3”模式，更加豐富的選擇
MVnex 12-24kV（標準產品）
+
MVnex 550（緊湊型）
MVnex 500（超緊湊型）
MVnex Smart（智能型）
# 涵蓋斷路器柜和接觸器柜以及其他特殊柜型，滿足不同行業需求
# 全面而獨特的設計理念，巧妙實現五防聯鎖，實現更高的電氣性能和安全水準
# 獨有的絲杠傳動的接地開關，強大功能集合的機構操作盒
# 內置HVX 固封極柱真空斷路器，環境適應性強，權威品質保證
應用
MVnex 專注于中壓配電站
電力系統：HV/MV變電站、MV/MV變電站
基礎設施：醫院、機場、港口
樓宇建筑：商業中心、住宅、體育場館
工業：輕工食品、冶金、水泥、水處理
電子廠房
數據中心
軌道交通
石油石化

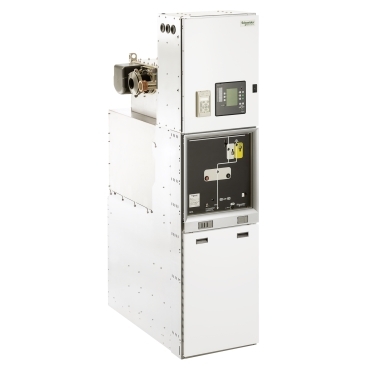

GMA
施耐德電氣的中壓一次氣體絕緣金屬封閉開關設備GMA，廣泛應于中壓10kV電壓系統，額定電流為1250A，開斷電流可達31.5kA
屬于 Set Series
小巧靈活 大展作為高效可靠 更勝一籌
特性
額定電流：1250A
額定開斷電流：31.5kA
短時耐受電流：31.5kA
短路持續時間：4s
峰值耐受電流：80kA
斷路器滿容量開斷次數：50次
內部燃弧耐受等級：31.5kA 1s
優勢
模塊化設計，方案靈活
擴展方式巧妙，可向兩邊任意擴展
插接式設計，可快速安裝，現場無需任何氣體操作
操作界面友好，易于現場操作
完善的聯閉鎖及可靠的抗內部燃弧設計，確保運行人員安全
環境友好，使用材料可回收
氣體絕緣，不受周圍環境的影響
應用

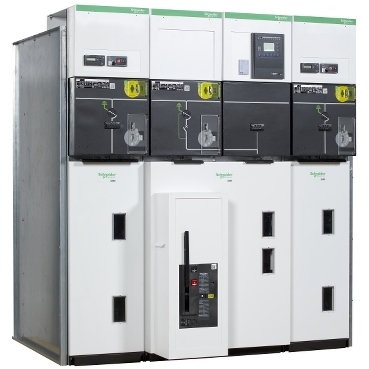

SM6
SM6中壓開關柜
特性
- 額定電壓:12-24kV
- 額定電流:630A 1250A
- 短路電流:20kA 25kA
特點：
- 模塊化設計，擴展靈活
- 安裝防惡劣環境附件，有效延長在潮濕惡劣環境中使用壽命
- 操作簡便，聯鎖可靠，使用安全
- 質保期：本產品質保期自出廠之日起十八個月或投運之日起十二個月,兩者以較早者為準
優勢
- 靈活組合，隨意調配。
- 設計緊湊，安全可靠、安裝簡便、擴展靈活。
應用
- 廣泛應用于24kV及以下中壓二次配電網、工業、建筑用戶配電站。

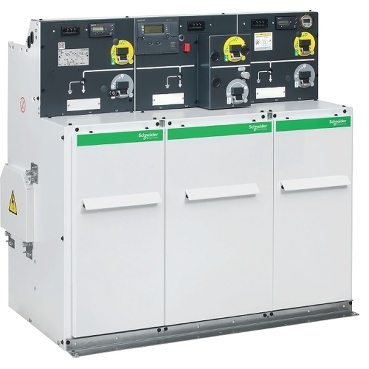

RM6
RM6中壓開關柜
特性
- 額定電壓:12-24kV
- 額定電流:630A
- 短路電流:20kA
- 內燃弧等級 : 20kA1s
- 氣箱防護等級 IP67
特點 :
- 接地可視,使用安全
- 多功能自由組合,方案靈活
- 柜體緊湊,占地空間小
- 氣體絕緣柜,適應各種環境使用
- 質保期：本產品質保期自出廠之日起十八個月或投運之日起十二個月,兩者以較早者為準
優勢
- RM6是一種為滿足配電網操作和可靠要求而設計的柜型。
- RM6可以確保供電的安全、運行的持續性,并可適應各種環境,因而是高可靠性的必然選擇。
應用
廣泛應用于24kV及以下中壓二次配電網、工業、建筑用戶配電站。

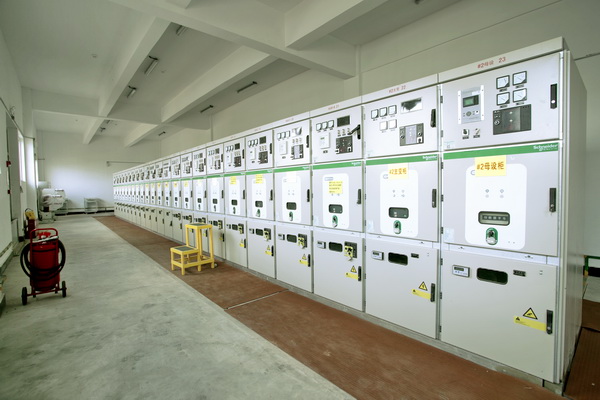

安徽得潤電氣授權生產的施耐德10KV開關柜MVnex，應用于各行各業，得到業主的一致好評。

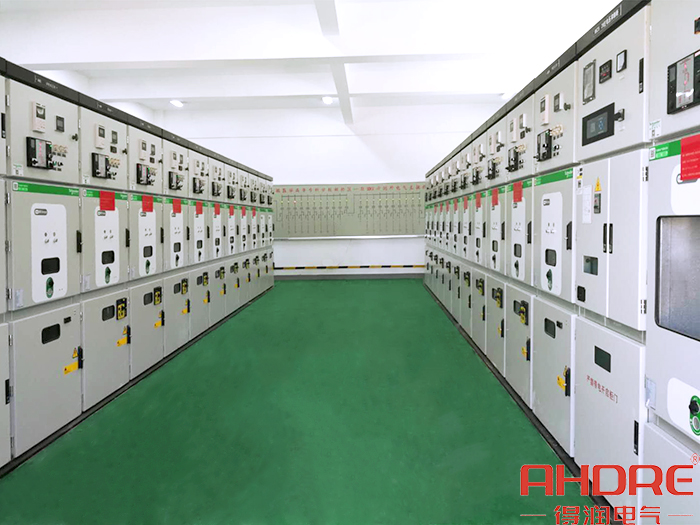

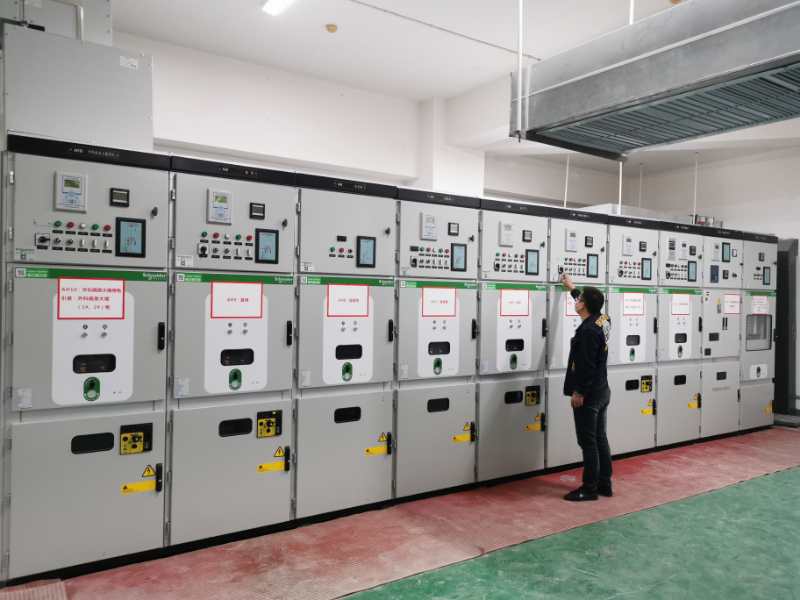

安徽醫專項目現場
合肥第一人民醫院項目現場

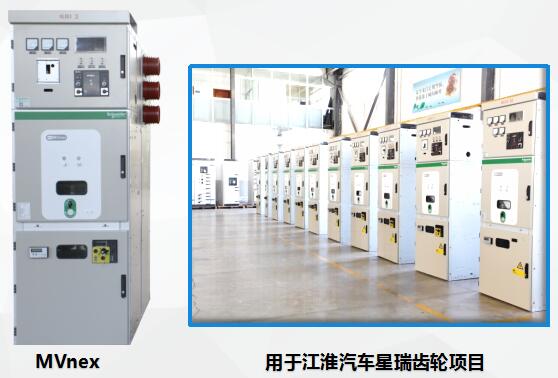

江淮汽車星瑞齒輪項目現場
