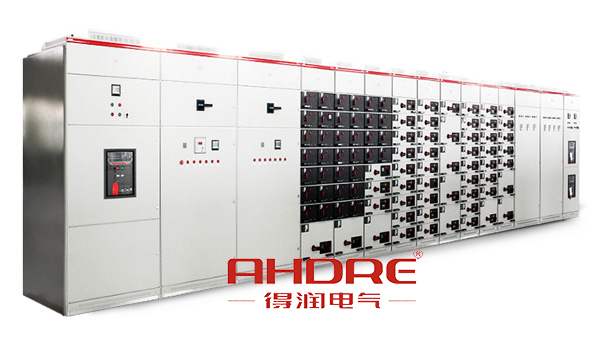

MNS2.0低壓抽屜柜全稱為MNS2.0低壓抽出式開關柜。是得潤電氣采用了瑞士ABB公司MNS系列低壓開關柜技術并加以綜合改進后開發的，是目前國內較先進的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更安全、更可靠。

本開關柜適用于交流50（60）HZ、額定絕緣電壓和工作電壓為380（400）V、660v、額定電流6300A及以下三相五線制的電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，作為發電、輸配電、電能轉換及對電能消耗設備的控制，并通過電容補償對其主母線進行無功補償。

使用條件

1.周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，而且24h內其平均溫度不高于+35℃。

2.周?chē)諝庀鄬?duì)于濕度在最高溫度為+40℃時不超過50%，在較低溫度時有較大的相對濕度，如+20℃時為90%，但考慮到由于溫度的變化有可能會偶然產生適度的凝露。

3.戶內使用時，使用地點的海拔高度不超過2000m。

4.應安裝在無劇烈震動和沖擊，以及不使電器元件受到腐蝕的場所。

結構特征

本開關柜由于引進了瑞士ABB先進技術，并在其原有的基礎上加以技術改進，使其更加符合我國國情。柜體采用25mm為模數的C型材通過連接件來組成各種得以滿足各種需求的柜架結構和抽屜單元，在MCC柜中大量采用高強度的阻燃型工程塑料組件，使其安全性更可靠，同時加之國外的功能板加以改造，以200mm為模數加以組合，使其更利于PC柜與MCC柜混裝柜體的設計需求，抽出單元與柜體具有可靠的連鎖裝置，以防止在開關通電狀態下的帶負荷拉閘，提高了其安全性，另外該柜體一般采用冷軋鋼板進行處理后組裝而成，也可以根據用戶的不同需求采用敷鋁鋅鋼板。

訂貨須知

1.提供主接線方案圖、編號，用途；額定電壓；額定電流；配電室平面布置圖及開關柜的排列配置圖，并標明每一回路模數；

2.標明進出線電纜規格；

3.開關柜內主要元件的型號、規格及數量；

4.如開關柜之間或進線柜需要母線橋或母線槽連接，應提供母線橋或母線槽的額定載流量，母線橋或母線槽的跨度，距地面高度等具體要求數據。詳見母線橋或母線槽的訂貨須知；

5.開關柜使用在特殊環境條件時，應在訂貨時詳細說明；

6.顏色：根據用戶需求；

7.單元回路電流大于400A以上，建議改為固定安裝；

8.其他具體要求。
