MSCHC型高壓無功集中補償裝置，是將固定容量的電容器組  并聯連接在配電變壓器3~35kV母線上，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。裝置由并聯電容器、串聯電抗器、放電線圈、避雷器、控制和保護裝置等組成。主要應用于3~35kV負荷波動不大的交流電力系統中。

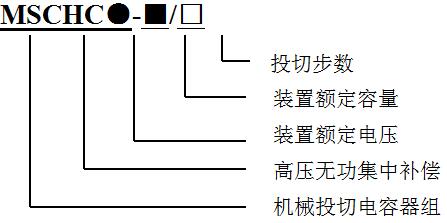

二.型號及其含義

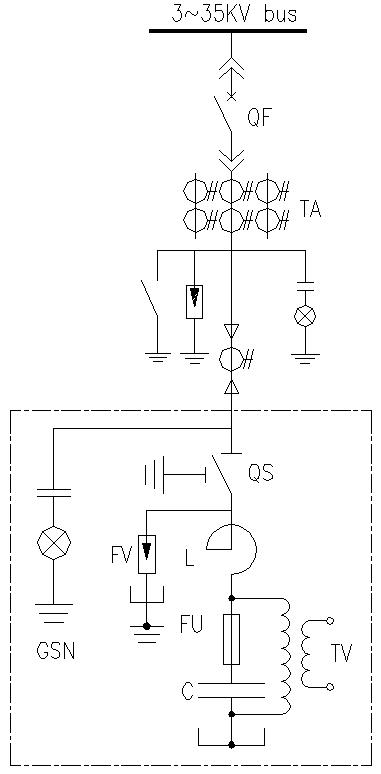

3.電氣原理圖

 QF：斷路器

QS：隔離開關

TV：放電線圈

TA：電流互感器

FU：噴逐式熔斷器

FV：氧化鋅避雷器

L：鐵芯串聯電抗器

C：并聯電力電容器

GSN：高壓帶電顯示閉鎖裝置

說明：虛線框內為我公司提供的設備；

四.產品特色

1．設備建造費用低、運行和維護簡單、運行可靠性高；

2．積木式設計，柜與柜之間硬母排聯接，運行可靠，且可擴展柜體數以增加產品容量；

3．每套裝置都要進行諧振校驗，選擇容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤?，以避開諧振條件，確保裝置在各種工況下都能安全運行；

4．除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護、差壓保護、橋差保護、中線不平衡電流保護、雙星形不平衡電流和橋差保護混合保護等保護方案可供選擇，可使裝置長期穩定運。

五.正常使用條件

最高運行電壓≤1.1Un；

最大過載電流≤1.35ln；

周?chē)h(huán)境溫度-25?+45℃；

室內相對濕度不超過90 % (溫度為2 5℃時)；

安裝地點海拔高度不超過2000m;沒有劇烈的振動，垂直傾斜度不超過5度；沒有導電性塵埃、火災、爆炸危險；沒有足以腐蝕金屬和破壞絕緣的氣體。

六.產品規格、型號、參數、柜體尺寸

說明：1.容量在5000kvar以上的設備均提供W=1000mm的專用進線柜一臺；

2..電抗器的電抗率一般選配6%，但如果容量在諧振放大區的，則經計算選用合適的電抗率，以避開諧振條件。

七.訂貨須知

1．產品型號及參數，補償容量；

2．系統和負載的性質、大小、阻抗特性；

3．裝置接入點的系統電壓，系統主接線

4．系統的運行方式，各運行方式下的最大與最小短路容量
