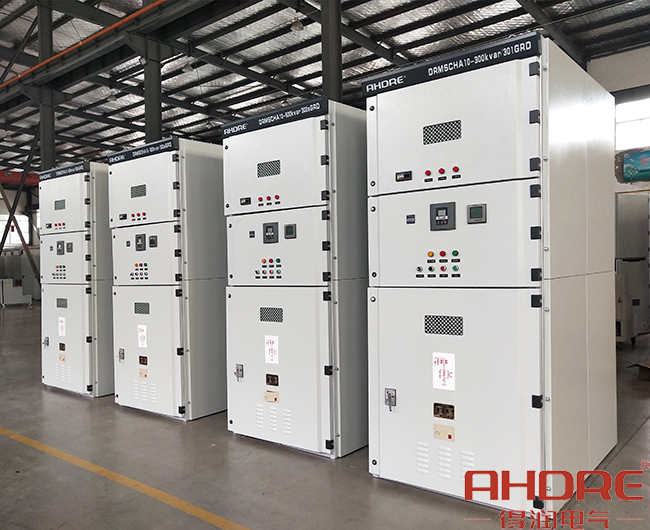

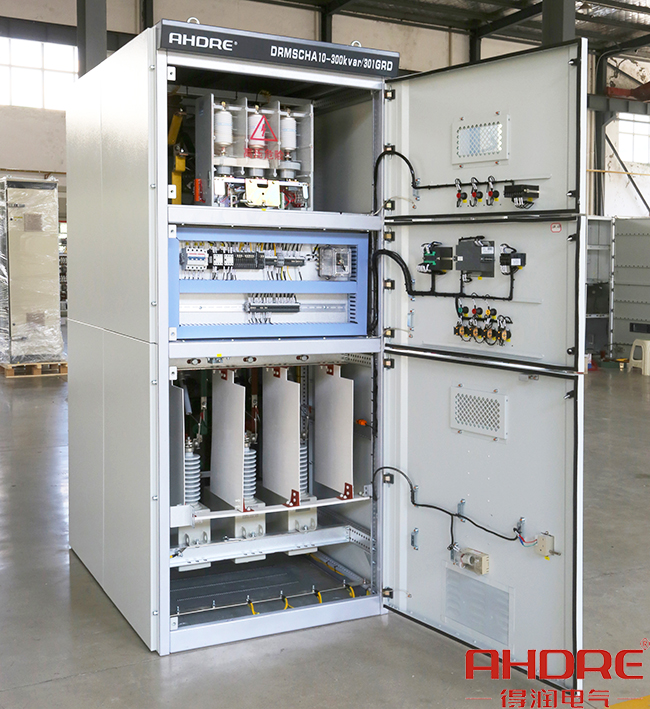

10KV高壓無功自動補償裝置是根據系統電壓和無功缺額等因素，自動投切電容器組，提高電網功率因素，降低供電變壓器及線路的損耗，改善供電環境。柜內由電容器、電抗器、真空接觸器、熔斷器、電流互感器以及保護裝置等組成。

一、設備使用條件：

1、自然環境條件：

安裝地點：戶內安裝。

2、系統條件：

額定電壓：10kV可在額定電壓的1.1倍情況下長期運行.

最高運行電壓：12kV

額定頻率：50Hz

運行電流：最大工作電流不超過額定電流的1.3倍.

中性點聯接方式 ：中性點不接地

二、結構特點

（1）高壓自動無功補償裝置組裝采用柜式結構，進線電纜由柜底部引入，并具有“五防”措施。根據系統反饋的參數，自動計算出所需無功大小，對各MSC支路進行自動投切，從而實現系統所需無功的自動調節，該控制器可根據用戶需要可按無功、電壓或功率因數進行自動控制。

（2）控制可實現自動和手動操作，可通過RS-485串口遵循IEC101規約實現遠方控制工作方式。

（3）保護報警信息：電流速斷、限時速斷、定時過流、過負荷、零序電壓、過電壓、低電壓及欠電壓等保護報警信號。

三、技術要求

能準確迅速地跟蹤電網或負荷的波動，通過各回路的自動投切，對變化的無功功率進行自動補償，提高系統功率因數，補償后功率因數在0.95以上。高壓無功自動補償裝置是用來解決電網系統中存在的電能質量問題，其所帶來的收益包括治理諧波、治理無功、治理三相不平衡等方面。
