分享10KV高壓進線柜的實物結構圖
10KV高壓進線柜就是從外部引進電源的開關柜。一般是從供電網絡引入10kV電源，10kV電源經過開關柜將電能送到10kV母線。高壓進線柜是成套柜中不可缺少的配電設備，那么其柜內結構與饋線柜有什么不同呢?

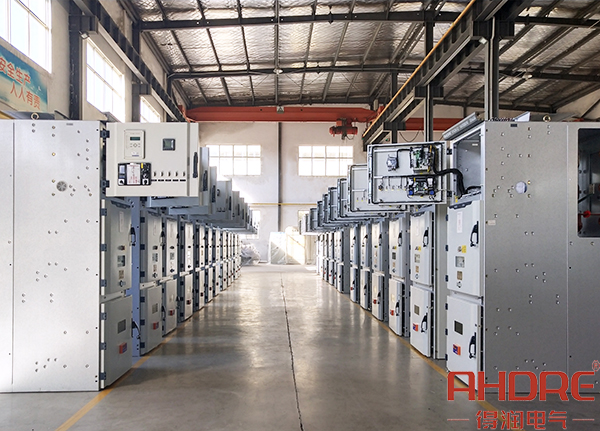

一、組成
高壓進線柜是由儀表室、斷路器室、母線室、電纜室組成，各功能室及各個回路的單元功能室均采用接地的鋼 板分隔，互不干擾，不能采用有機絕緣隔板，也不能采用網孔式或柵欄式隔板。其斷路器選擇真空斷路器符合頻繁操作、滅弧不用檢修的要求。斷路器手車在柜內任何位置均應與柜體可靠接地，要求采用在底盤車兩側裝設接地裝置來實現可靠接地。
二、作用
進線柜為負荷側的總開關柜，該柜擔負著整段母線所承載的電流，由于該開關柜所聯接的是主變與低壓側負荷輸出。在繼電保護方面當主變低壓側母線或斷路器發生故障時，要靠變壓器低壓側的過流保護跳開進線柜開關來切除故障。變壓器差動保護動作也切除變壓器低壓側斷路器即進線柜。進線側接地開關裝在受電開關柜上，并在受電開關柜上裝線路側帶電顯示驗電裝置。
高壓進線柜是用于將10KV電纜接入配電裝置中，然后經過饋線柜（出線柜）進入到低壓一側。根據配電要求不同，高壓進線柜可以搭配隔離開關實現數據檢測。
