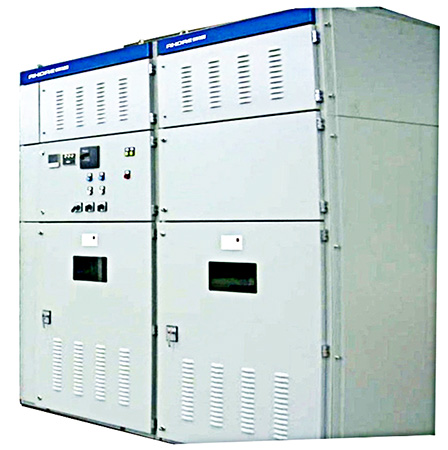

SVC高壓動態無功補償裝置是目前電力系統中應用最多、最為成熟的動態并聯補償設備，也是一類較早得到應用的FACTS設備。裝置是綜合應用現代電力電子技術、電能控制技術、以及自動化技術而研制開發的高科技產品，是一種能夠為電力系統快速而連續地提供容性和感性無功功率的電力電子裝置，主要應用于3~35kV的交流電力系統中，與系統并聯連接，可根據系統需要動態連續提供無功功率，消除諧波，能改善用戶的電壓質量，減少電壓波動及電壓閃變。裝置有動態連續的無功功率補償和諧波抑制的雙重功能。

本裝置技術先進、性能卓越、運行可靠，已經被廣泛地應用于電氣化鐵路、電力工業、冶金、鋼鐵、石油、化工、輕工、建材、水泥、造船、港口等行業中。

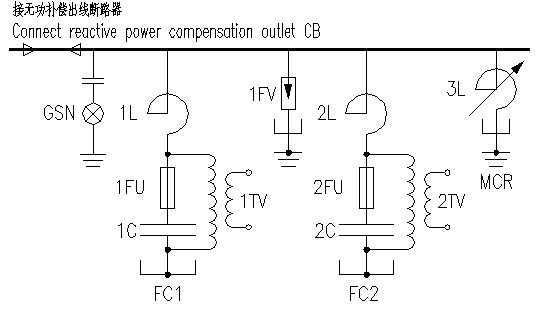

FC+MCR型SVC (固定電容+磁閥式可控電抗器型動態無功補償裝置）

FC+MCR型SVC是將固定電容器組與磁閥式可控電抗器并聯接入補償點，其中電容支路為固定連接，MCR可通過控制晶閘管的導通角來改變控制繞組中直流電流的大小，用來改變電抗器的飽和度，從而平滑連續地調節可控電抗器的容量。實際應用中，常用一組或幾組濾波通道（LC或LCR)來取代單純的電容支路。

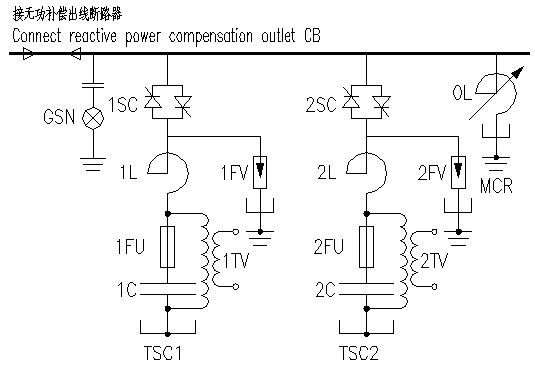

TSC+MCR型SVC (晶閘管投切電容+磁閥式可控電抗器型動態無功補償裝置)

TSC+MCR型SVC是將幾組晶閘管投切電容器與磁閥式可控電抗器并聯接入補償點，其中晶閘管投切電容器可根椐系統的無功需求進行分級粗調，以閥控電抗器進行無功的細調，此種組合具備更好的靈活性，并有利于減少損耗。

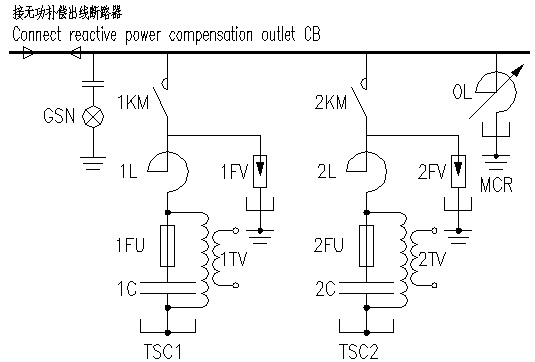

(機械開關投切電容+磁閥式可控電抗器型動態無功補償裝置）

MSC+MCR型SVC是將幾組機械開關投切電容器與磁閥式可控電抗器并聯接入補償點，其中機械開關投切電容器可根椐系統的無功需求進行分級粗調，以閥控電抗器進行無功的細調，此種組合適合要求不高、電容投切不頻繁的場合，這樣利于降低成本及損耗。

可控電抗器采用新型磁閥式可控電抗器，體積小，低噪音，控制較相控電抗器簡單，諧波產生量遠小于相控電抗器，設備運行穩定性和可靠性高，且具有快速響應特性，控制響應時間小于20ms；

采用光纖觸發技術，實現一次系統和二次系統隔離，解決干擾問題，做到了高可靠性和可控制性；

控制器可靠性高，抗干擾性好，采用高集成度、高可靠性的PC104工業控制計算機，工作頻率最高可達233MHz，平均無故障運行時間大于20萬小時；

基于數字信號處理芯片（DSP)數據采集速度快、精度高，能保證無功測量計算的準確性和可靠性；

智能化無功綜合控制策略，采用智能化、科學分區圖法，實現容性和感性無功補償的連續控制，有效的避免了振蕩，同時還提供多種控制策略，可按時間、無功大小等控制方案可供選擇；

完善的閉鎖保護功能，主變保護動作跳閘閉鎖裝置操作指令、電容器保護動作閉鎖裝置操作指令、主變本體或有載調壓開關輕瓦斯動作閉鎖指令、系統電壓異常時閉鎖所有操作指令、晶閘管閥組出現拒動閉鎖所有操作指令等完善的保護系統，可保證整套裝置安全運行；

設計制造中運用了諸如電力系統電磁暫態仿真技術、光電觸發晶閘管技術、監控保護晶閘管工作狀態技術、晶閘管閥串同步工作篩選測試技術、高壓晶閘管閥體壓制結構技術、靜態動態均壓技術等，各技術的運用，增加了裝置運行的高可靠性和穩定。

我們將提供最完善的售前、售中和售后的技術支持與服務

為客戶進行負荷流程分析，提供量身訂做的優質產品；

為客戶提供背景諧波測試，安裝位置現場測量，系統容量估算方案；

為客戶提供完善的系統設計方案，包括SVC配置、諧波抑制、設備容量確定、損耗及成本評估；

為客戶提供現場指導安裝，現場調試及現場代運行，待設備運行正常以后再交付用戶使用；

為客戶提供全面的培訓服務，派遣資深專家現場培訓指導，指導培訓對象理論結合實際及現場實際操作。
