低壓配電柜是由一個或多個低壓器件和與之相關的控制、測量、信號、保護、調節等設備，以及所有的內部電氣與機械聯結及結構部件構成的組合體。那么柜內的主要元器件有哪些呢？又有哪些作用？下面詳細來講解低壓配電柜的基礎知識。

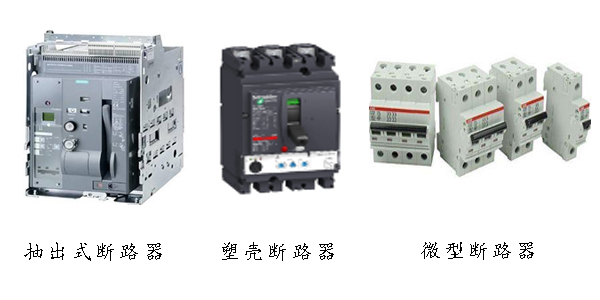

一、斷路器

（1）斷路器定義：能夠關合、承載、開斷正常條件下電流，并能關合、在規定的時間內承載、開斷異常條件下的電流。

（2）斷路器分類:

a：按滅弧介質分類，真空斷路器、空氣斷路器；

b：按結構形式分類，萬能斷路器(框架)、塑殼斷路器、微型斷路器；

c：按使用類別分類，A類斷路器、B類斷路器；

d：按安裝方式分類，抽出式、插入式、固定式；

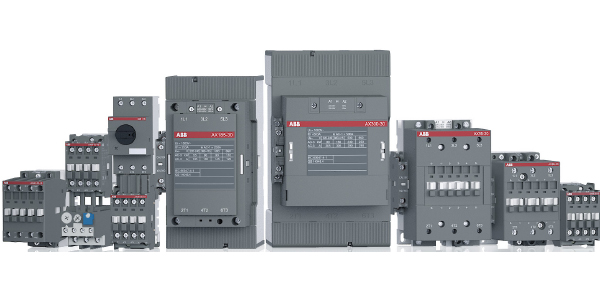

二、接觸器

（1）定義：能關合、承載及開斷正常電流及規定的過載電流的機械開關裝置。

（2）接觸器主要特點:

a：控制電機；

b：配合熱繼使用；

c：電氣保持；

d：ABB AX系列機械壽命1000萬次；每小時操作達3600次（帶載

300~1200次）。

（3）接觸器用途:

a：投切電機；

b：投切電容；

C：投切線路等。

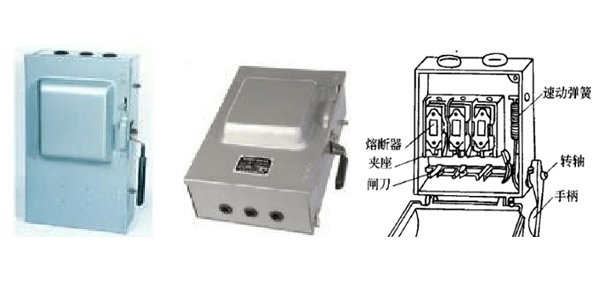

三、負荷開關及組合電器

（1）負荷開關定義：能在正常的導電回路條件下，或規定的過載條件下，關合、承載、開斷電流，也能在異常導電回路條件下按規定的時間承載電流。

（2）負荷開關特點:

a、負荷開關和熔斷器可以組成隔離熔斷器組(組合電器)，有短路保護功能；

b、小容量中，有時會把隔離開關當著負荷開關用；

c、比起隔離開關來，負荷開關都具有滅弧罩；

四、熱繼(過載繼電器)

作用：用于電機過載保護，常和接觸器配合使用。如：ABB TA系列，其本上10級，電子10，20，30級可調！

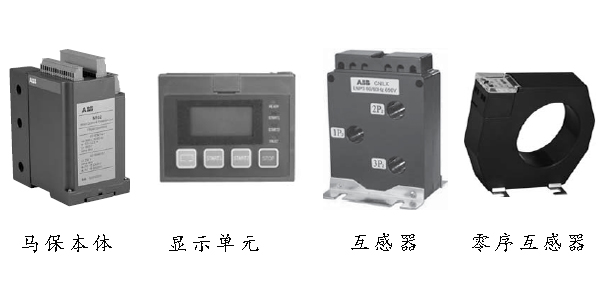

五、馬保(電機控制、保護器)

作用:電機保護。具有過流、缺相、失壓等保護。自產0~20mA模似量，自帶通訊等。集控制、保護、測量于一體。

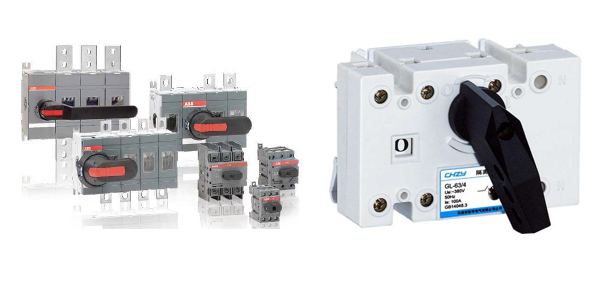

六、隔離開關

（1）定義：在分位置時,觸頭間有符合規定要求的絕緣距離和明顯的斷開標志;在合位置時,能承載正?；芈窏l件下的電流及在規定的時間內異常條件(例如短路)下的電流的開關設備。

（2）最大特點是不能切斷負荷電流和故障電流，故只能切電壓。如果加上滅弧罩，可以切除正常負荷電流。如HD13BX隔離開關。有點隔離開關可以和熔斷器組成組合電器，具有短路保護功能。

（3）特點：具有明顯斷口。

以上介紹是低壓配電柜的常用元器件，根據其作用的不同選擇合理的配電方案。除了上述的元器件，還有軟啟動、變頻器、雙電源等元器件，這幾種是軟啟動柜、變頻柜、雙電源柜常用的配電裝置。
