高壓旁路切換柜為什么采用中置式結構？
發布日期：2020-07-29
掃一掃
來源：
瀏覽次數：278

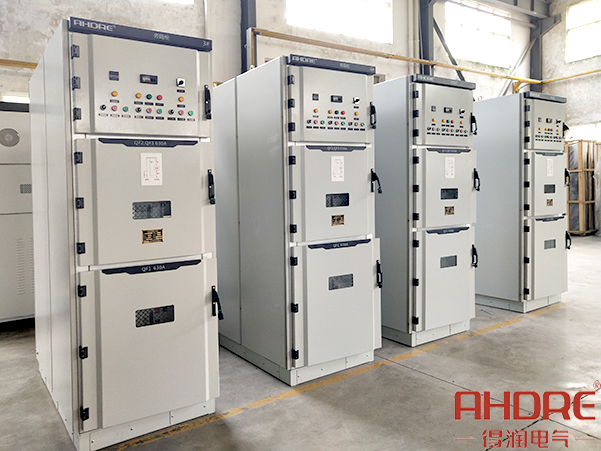

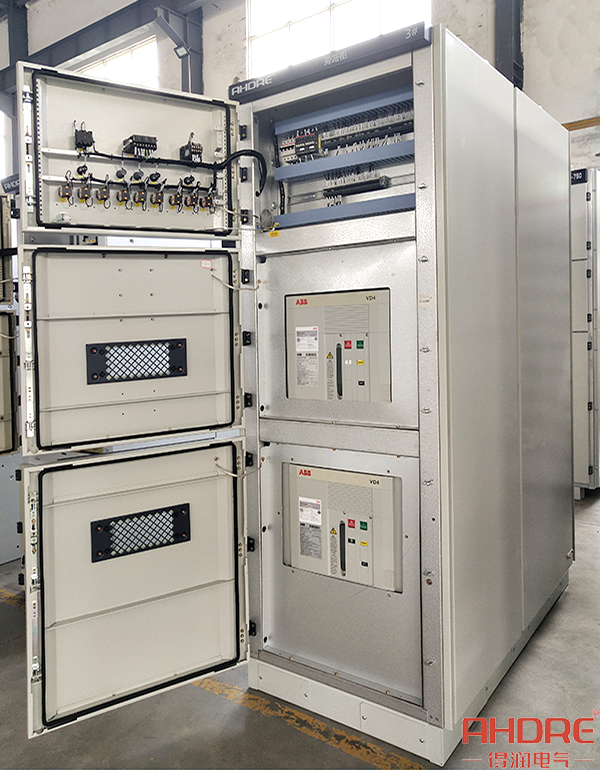

高壓旁路柜常見的是由兩個隔室組成，分別為儀表室和開關室。而這種高壓旁路柜切換柜采用了鎧裝中置式的柜體結構，類似于KYN28A-12高壓柜的結構，可以方便斷路器的推進、抽出。根據項目現場的需求，此次方案采用三個真空斷路器的自動旁路方式，而這種中置式結構更適用于該方案的操作性。
1、結構布局必須采用高壓室和低壓室完全隔離的結構設計，高低壓信號采用光纖隔離和傳輸，產品高壓電路和低壓控制電路電氣上完全隔離；
2、柜體必須設置壓力釋放通道，泄壓通道或壓力釋放裝置的位置應設計合理，以確保人身和設備的安全；
3、同類小車高度和深度嚴格統一，相同規格小車應能可靠互換，小車在柜內應有試驗位置和工作位置，每個位置均設有定位裝置并具有閉鎖功能；
4、流互感器技術要求額定電壓12 kV，一次電流滿足起動負載需求，二次側應設開路保護；
5、柜內元器件的安裝應整齊美觀，應考慮散熱要求及與相鄰元件之間的間隔距離，并應充分考慮電纜的引接方便，為保證檢修人員檢修方便。
高壓旁路切換柜中置式結構不僅保障了工作人員安全，且便于運行、維護、檢查、監視、檢修和實驗。
