集裝箱式變電站是一種可以自由組合的配電設備，具有結構堅固、功能齊全、整體美觀、安裝方便、操作方便、占地面積小、耐久性強、耐腐蝕、防雷等特點。近幾年，電氣行業內有很多不同的型號變電站，那么如何選擇合適的集裝箱式變電站是大家關注的，今天就給大家深入了解集裝箱式變電站的組成。

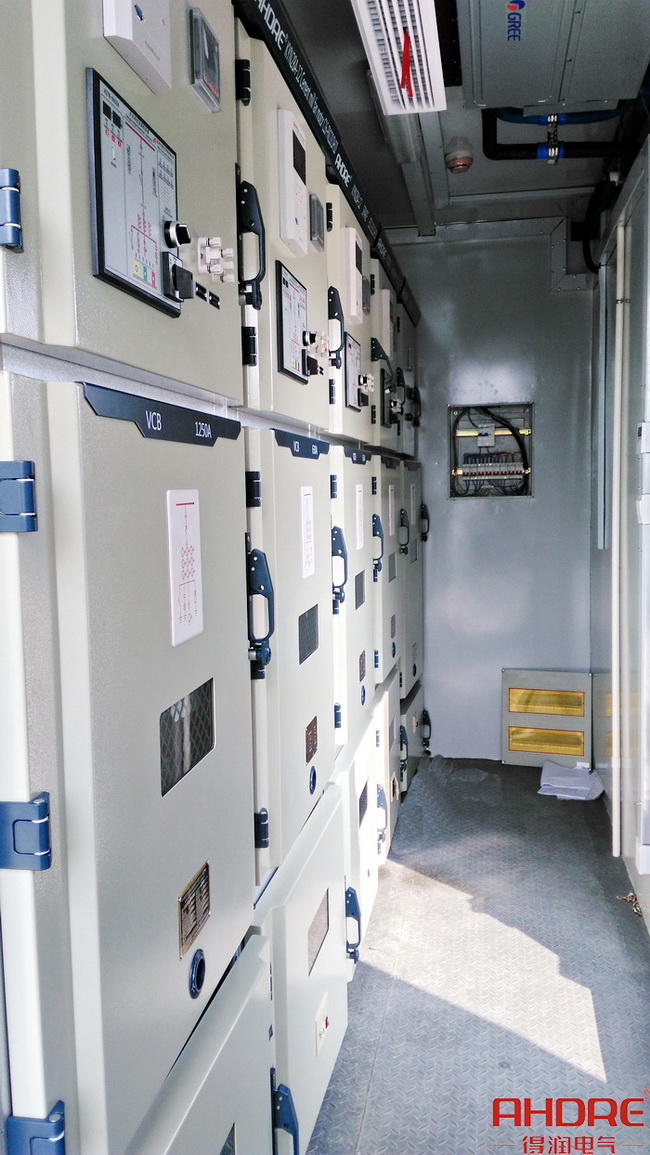

一、高壓室內部設備選擇

高壓室的配電設備一般采用10KV高壓開關柜，其高壓負荷開關經常用于開斷正常負荷電流，用戶開斷短路電流的情況非常少，通常采用高壓負荷開關加熔斷器組合電器來代替高壓斷路器，這樣可以大大提高設備綜合投資經濟效益。10kV箱式變電站中，由高壓負荷開關實現開斷變電站系統正常負荷電流，由熔斷器實現開斷變電站系統的故障短路電流，確保變電站安全穩定的運行。當然除了10KV高壓柜，也可以配用10KV高壓環網柜，因負載容不大，其高壓回路通常采用負荷開關或真空接觸器控制，并配有高壓熔斷器保護。可以提高供電可靠性，使用戶可以從兩個方向獲得電源。

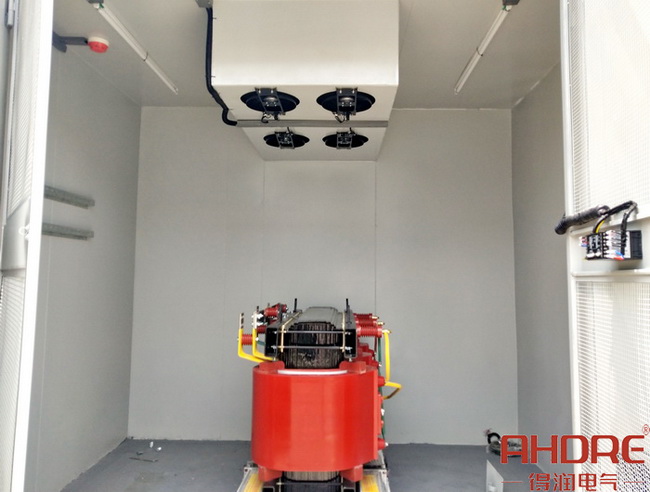

二、變壓室內部設備選擇

箱式變電站變壓器通常選用干式配電變壓器。配電變壓器的容量應根據電力負荷特點和運行方式進行選擇，單臺配電變壓器設計容量不宜超過1250kVA，如果統計負荷容量較大時，建議選用兩臺變壓器自動切換運行方案。干式變壓器不需要檢查油位、油溫、油質、以及油壓等特性參數，也稱為免維護式配電變壓器，加上其具有阻燃、防爆等優點，在箱式變電站設計中成為優選的變壓器類型。SCB11-1600型干式電力變壓器是目前主要被廣大用戶使用的一款干式變壓器，具有低損耗、低噪聲、高耐熱等特點。

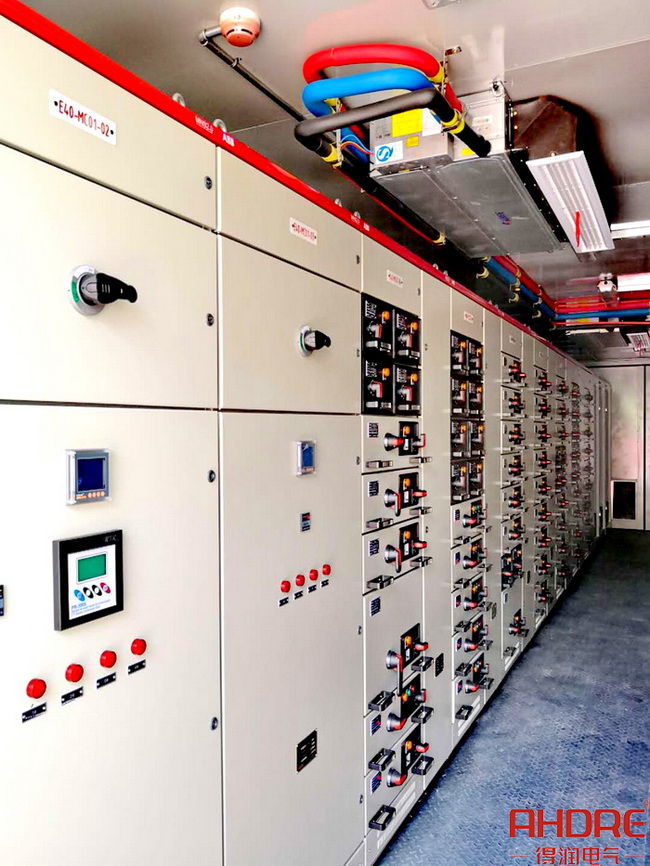

三、低壓室內部設備選擇

低壓室一般選用進線柜、出線柜、電容柜、抽屜柜等低壓開關柜。常用的開關柜型有MNS2.0、Blokset等開關柜，而箱式變電站其內部集成程度較高，一次電路較為簡單，通常只包括進線、出線補償功能，因?yàn)椋瑸榱藴p少低壓柜在箱變內部的占地面積，應優化低壓電器的布置結構。主回路中應選用多功能萬能式斷路器，即可以手動又可電動操作的自動低壓饋電開關，并配有過載長延時、短路短延時、以及短路瞬間保護，以及失壓和分勵等多種自動脫扣器和輔助結構，構成比較完善系統的綜合保護系統。對于分支饋電線路而言，應選用塑料外殼式斷路器，利用其自身所帶的短路保護熱脫扣裝置，有效提高饋線回路運行安全可靠性。

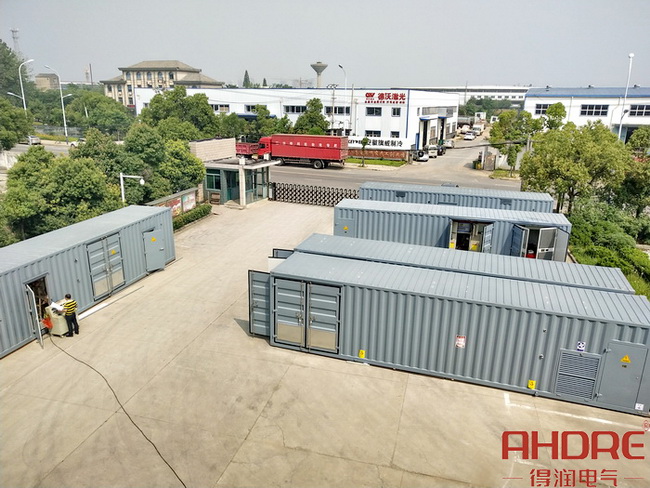

得潤電氣是一家安徽本土的電氣開關柜廠家，主要生產高低壓開關柜、無功補償裝置、以及集裝箱式變電站等配電設備。目前，得潤電氣生產的集裝箱變電站已出口多個國家，近期為利比里亞的粉磨站項目提供五套集裝箱式變電站。得潤電氣擁有自己的技術團隊，針對客戶不同需求，從而提供不同的定制化設計方案。

以上就是小編今天分享的集裝箱式變電站知識，如果想要了解更多的詳細內容，歡迎來電咨詢！
