在配電室中，除了有進線柜、出線柜、計量柜等，無功補償柜也是不可或缺的配電設備。無功補償柜是一種在電力供電系統中起提高電網的功率因數的作用，解決電網無功容量不足、增裝無功補償設備、提高網絡的功率因數、降損節電，使電力系統安全運行。常見的無功補償有自動、就地、集中、分散等補償方式，下面來介紹每種補償方式的作用有哪些?

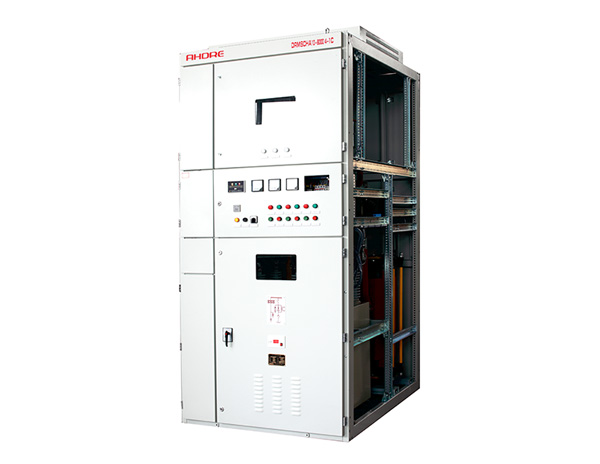

一、MSCHA高壓無功自動補償裝置

MSCHA型高壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等組成。

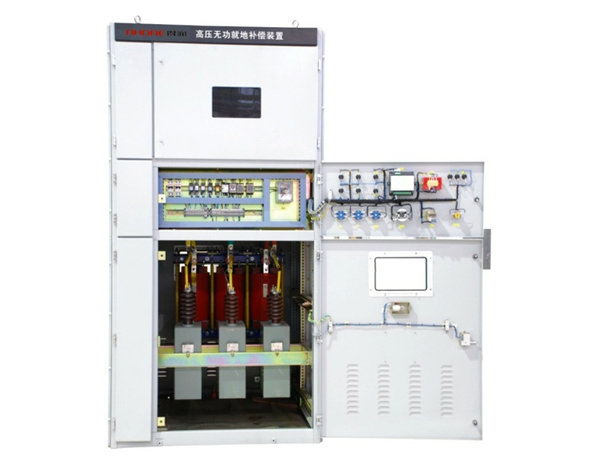

二、MSCHL高壓無功就地補償裝置

MSCHL型高壓無功就地補償裝置，是將固定容量的電容器組并聯在無功負載上，就地提供固定容量的容性無功功率，補償感性無功功率，提高無功負載的功率因數，穩定系統電壓，從而降低線路損耗，節約電費成本，提高變壓器傳輸容量，提高整體的電力傳輸效率。除采用噴逐式熔斷器作為單臺電容器的過流保護外，還設有零序電壓保護，完善的保護系統，可使裝置長期穩定運行。

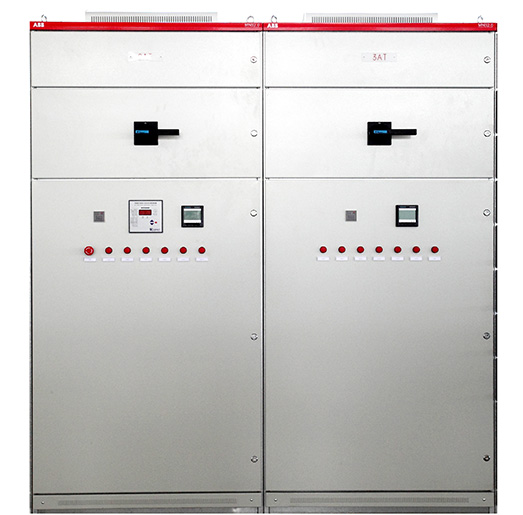

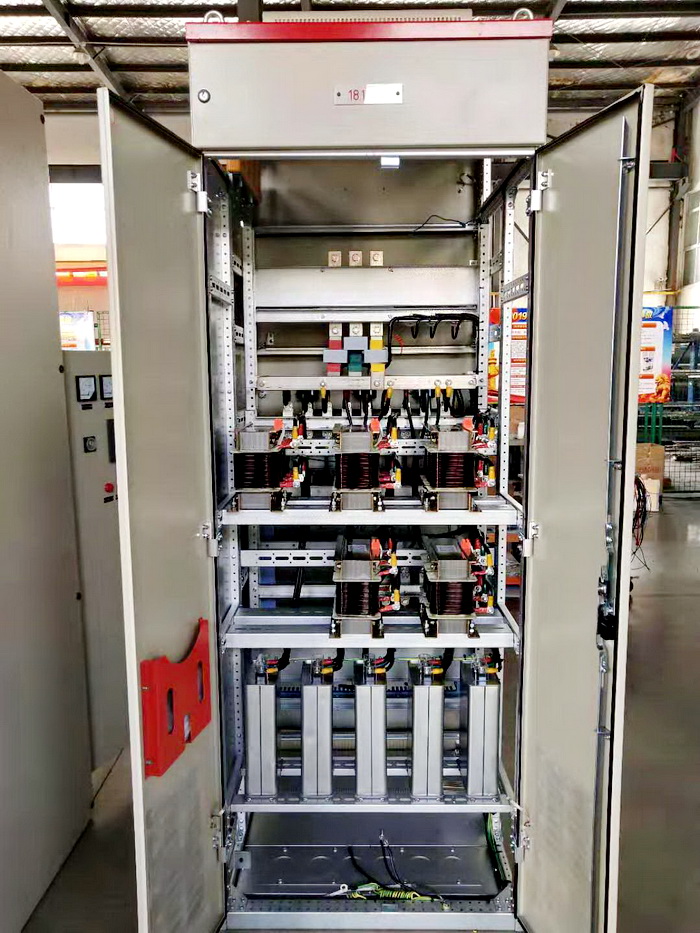

三、MSCLA低壓無功自動補償裝置

MSCLA型低壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器1kV及以下母線的電容器組，提供相應的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。同時具有負荷監測功能，對電網運行狀況進行實時監測，實現無功補償和配電監測二合一。

裝置由并聯電容器、串聯電抗器、避雷器、投切設備、控制和保護裝置等組成。主要應用于1kV及以下負荷波動較大的交流電力系統中。

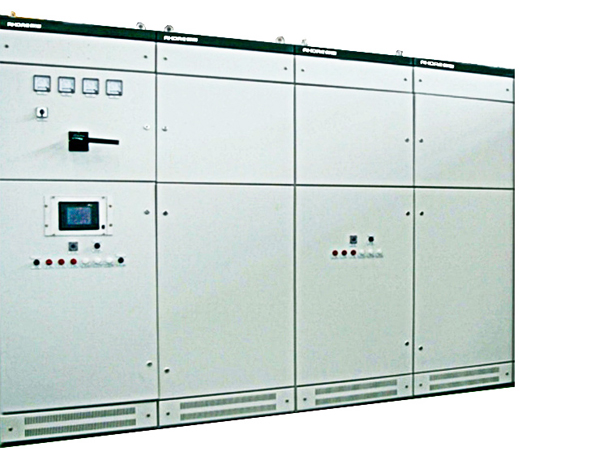

四、SVCL系列低壓動態無功補償裝置

SVC動態無功補償裝置是目前電力系統中應用最多、最為成熟的動態并聯補償設備，也是一類較早得到應用的FACTS設備。裝置是綜合應用現代電力電子技術、電能控制技術、以及自動化技術而研制開發的高科技產品，是一種能夠為電力系統快速而連續地提供容性和感性無功功率的電力電子裝置，主要應用于1kV及以下的交流電力系統中，與系統并聯連接，可根據系統需要動態連續提供無功功率，消除諧波，改善用戶的電壓質量，減少電壓波動及電壓閃變。裝置有動態連續的無功功率補償和諧波抑制的雙重功能，裝置技術先進、性能卓越、運行可靠。

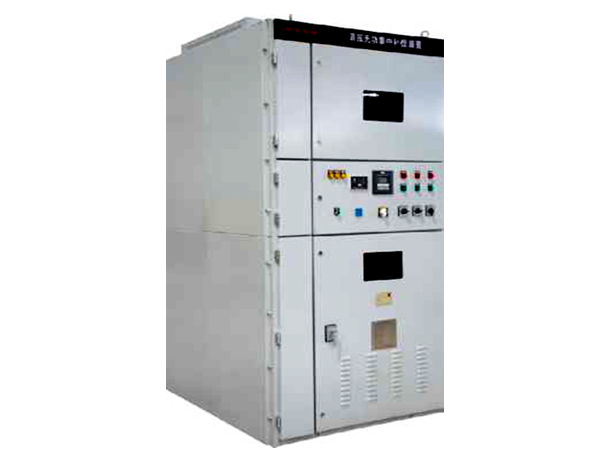

五、MSCHC高壓無功集中補償裝置

MSCHC型高壓無功集中補償裝置，是將固定容量的電容器組并聯連接在配電變壓器3~35kV母線上，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。裝置由并聯電容器、串聯電抗器、放電線圈、避雷器、控制和保護裝置等組成。主要應用于3~35kV負荷波動不大的交流電力系統中。

以上的產品都是有得潤電氣精心設計的五種配電設備，每款產品都有獨特的設計理念，根據客戶的需求提供不一樣的產品方案。如果您想了解更多無功補償柜產品知識，歡迎來電咨詢！
