十千伏高壓開關柜型號，圖文并茂講解
10KV高壓開關柜應用廣泛，無論是冶金、建材、水利、發電、化工、鐵路、輕工業、民業用電等都離不開10KV高壓開關柜對電力系統進行接受和分配電能并對電路實行控制、保護及監測。
10KV高壓開關柜的分類：
10KV高壓開關柜按柜體結構可分為金屬關閉間隔式開關柜、金屬關閉鎧裝式開關柜、金屬關閉箱式開關柜和敞開式開關柜四大類。
a、金屬關閉間隔式開關柜（用字母J來表明）：與鎧裝式金屬關閉開關設備相似，其首要電器元件也分別裝于單獨的隔室內，但具有一個或多個契合必定防護等級的非金屬隔板。如JYN2-型高壓開關柜。
b、金屬關閉鎧裝式開關柜（用字母K來表明）：首要組成部件（例如：斷路器、互感器、母線等）分別裝在接地的用金屬隔板隔開的隔室中的金屬關閉開關設備。如：KYN28A-型高壓開關柜。
c、金屬關閉箱式開關柜（用字母X來表明）：開關柜外殼為金屬關閉式的開關設備。如XGN2-型高壓開關柜。
d、敞開式開關柜：無防護等級要求，外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜。常用10KV高壓開關柜型號

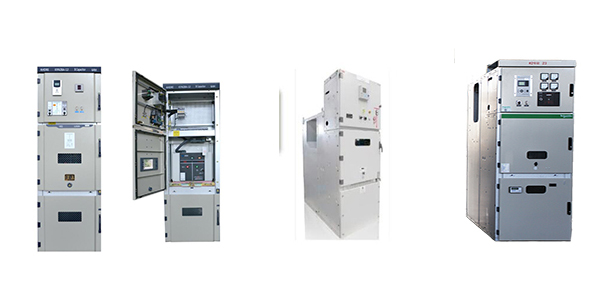

安徽得潤電氣技術有限公司目前主要生產10KV金屬凱裝移開式高壓開關柜。下面分別介紹一下它們的特點：

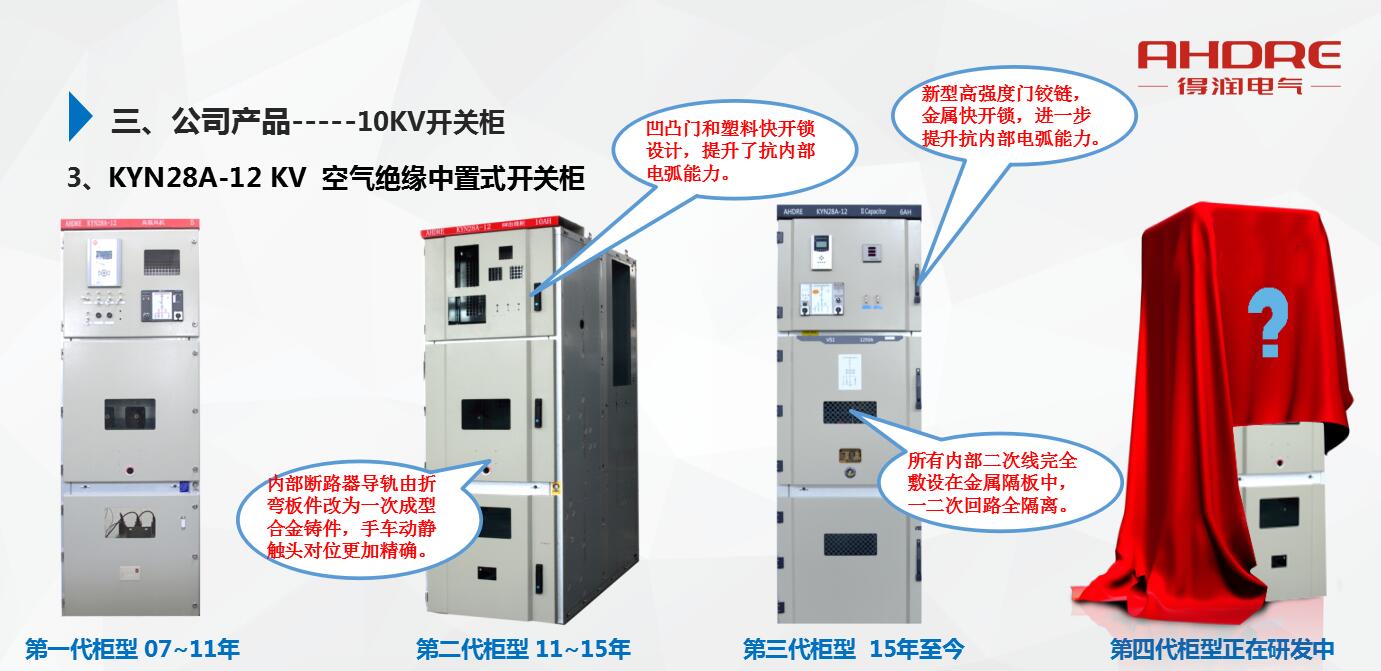

一、KYN28A-12型高壓開關柜
安徽得潤電氣自主研發設計、生產的KYN28A-12高壓開關柜，目前第四代柜型正在研發中。
我們的產品特點：
1、柜門采用凹凸門和塑料快開鎖設計，提升了內部抗電弧能力；
2、所有內部二次線完全敷設在金屬隔板中，一二次回路全隔離；
3、內部斷路器導軌由折彎板件改為一次成型合金鑄件，手車動靜觸頭對位更加精確。
目前別的廠家生產的還是我們的第一代KYN28A型產品，產品性能得不到穩固的提升，我們的產品決對有可比度。

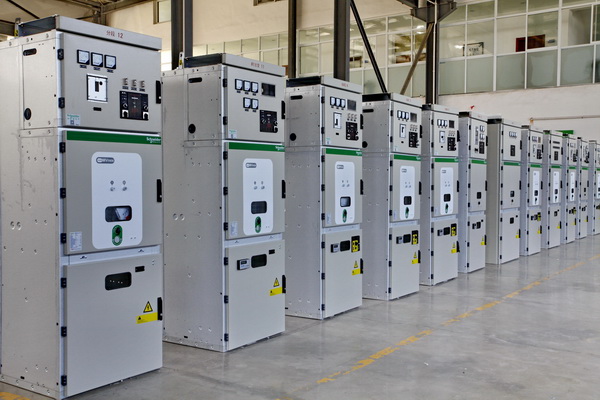

二、施耐德MVnex高壓開關柜 （施耐德10KV授權柜）
施耐德授權安徽得潤電氣生產的10KV高壓開關柜。
額定電壓：12kV
# 額定絕緣水平：
> 工頻耐受電壓（50Hz，1min）：42kV
> 雷電沖擊耐受電壓（1.2/50 μs）：75kV
> 額定短時耐受電流（4s）：25－31.5－40kA
> 額定峰值耐受電流：63－80－100kA
> 內部燃弧水平：31.5kA/1s；40kA/1s
> 接地開關：31.5kA/4s；40kA/4s
# 防護等級：
> 外殼：IP4X
> 隔室：IP2X
# 使用環境：
> 運行溫度：－15～40℃
> 海拔：≦1000m
> 濕度：24小時95％ 1個月90％
優勢
MVnex 550（緊湊型）
MVnex 500（超緊湊型）
# 涵蓋斷路器柜和接觸器柜以及其他特殊柜型，滿足不同行業需求
# 全面而獨特的設計理念，巧妙實現五防聯鎖，實現更高的電氣性能和安全水準
# 獨有的絲杠傳動的接地開關，強大功能集合的機構操作盒
# 內置HVX 固封極柱真空斷路器，環境適應性強，權威品質保證
應用
MVnex 專注于中壓配電站
電力系統：HV/MV變電站或MV/MV變電站基礎設施：醫院，機場，港口
樓宇建筑：商業中心，住宅，體育場館
工業：水泥，水處理
數據中心
軌道交通

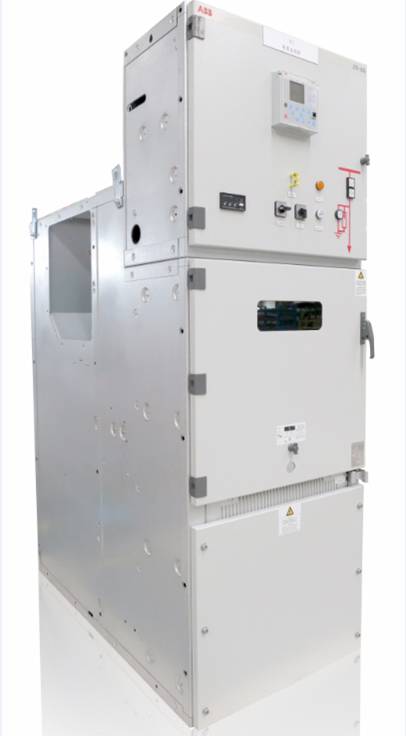

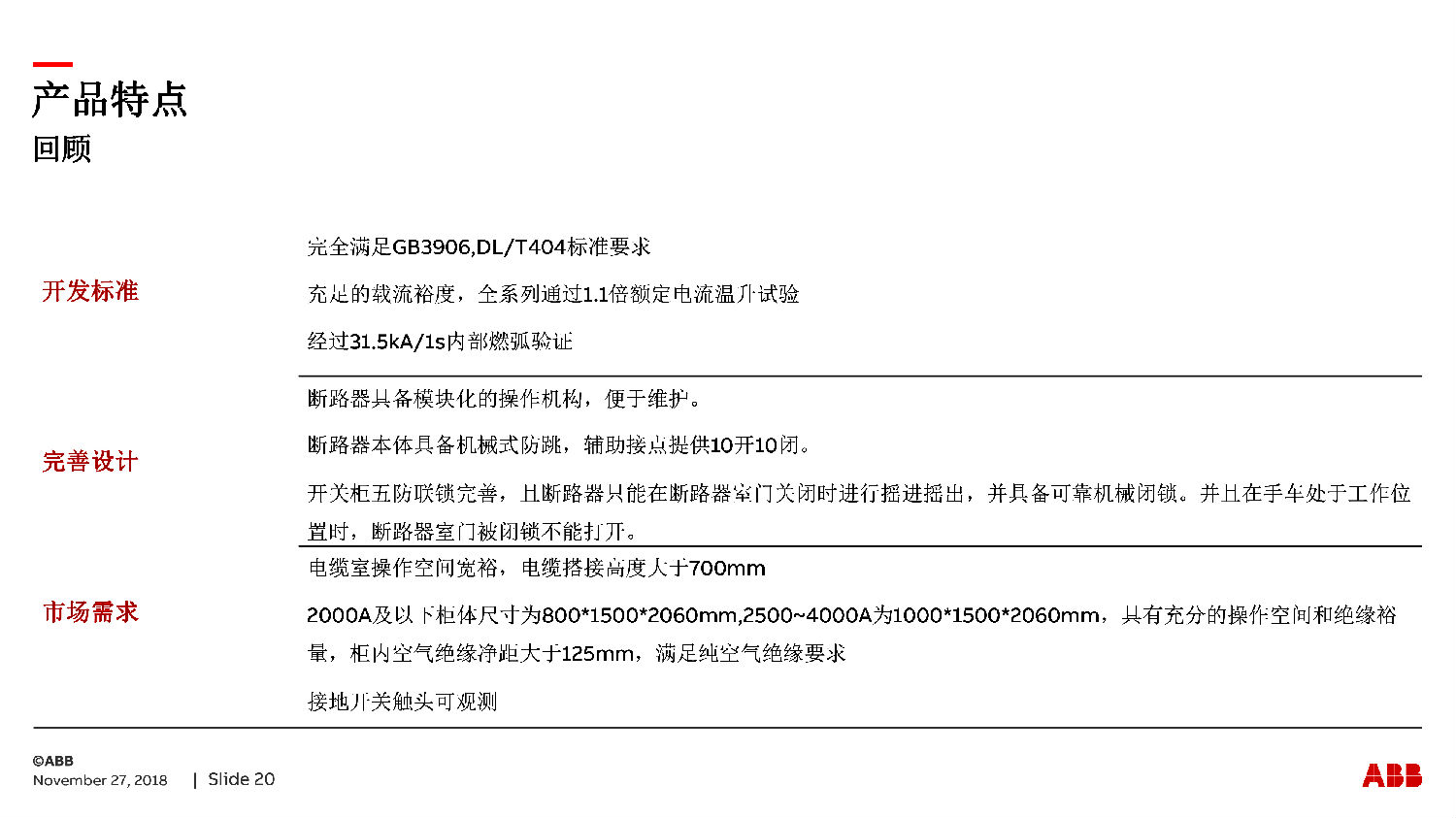

三、ABB公司ZS-SG中壓開關柜 （ABB10KV授權柜）
ZS-SG空氣絕緣鎧裝式金屬封閉開關設備是ABB授權得潤電氣生產的戶內高壓開關柜。ABB全面開發的更適應于中國供電系統的戶內高壓開關柜。基于20年的電網運行經驗，針對中國電網而開發的戶內高壓開關柜。
安徽得潤電氣不僅可以生產以上三種型號的10KV金屬凱裝移開式開關柜，還可以生產10KV無功補償裝置、10KV變頻器旁路柜，10KV環網柜等。滿足您10KV所有用電需求。
