近日，安徽得潤電氣生產一批35KV鎧裝移開式高壓柜，將投運于安徽星瑞齒輪傳動有限公司高端商用車變速器建設項目。其開關柜由柜體和斷路器二大部分組成，具有架空進出線、電纜進出線、母線聯絡等功能。

一、儀表室

儀表室可安裝繼電保護元件、儀表、帶電顯示器及二次設備等?？刂凭€路敷設在線槽內，并有金屬蓋板，可使二次線與高雅室隔離。其左側線槽是為控制二次導線的引進和引出而預留的，開關柜自身的內部二次導線敷設在右側。

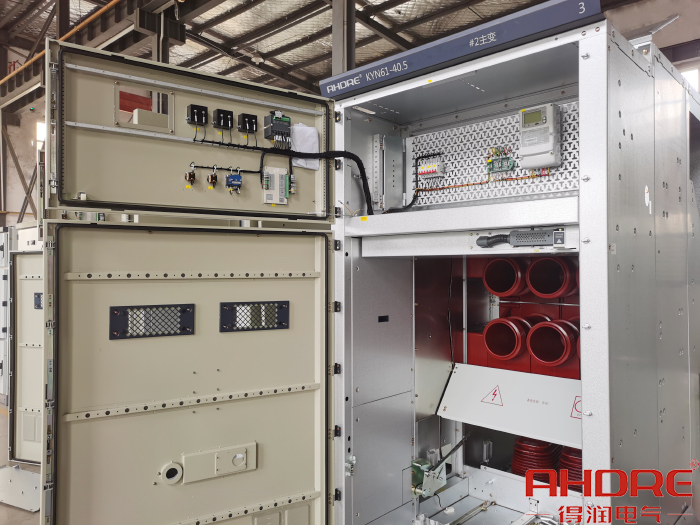

35kV高壓柜儀表室

二、手車斷路器室

手車斷路器隔室兩側安裝了高強度軌道，供手車在柜內有試驗位置或隔離位置移動滑行至工作位置。當手車從斷開位置移動到工作位置的過程中。上、下靜觸頭盒上的活門與手動聯動，自動打開；當反方向移動，活門側自動閉合，直至手車推至一定位置而完全覆蓋住靜觸頭盒，形成有效隔離。同時由上、下活門聯動，在檢修時，可鎖定帶電側的活門，從而保證運維人員不觸及帶電。

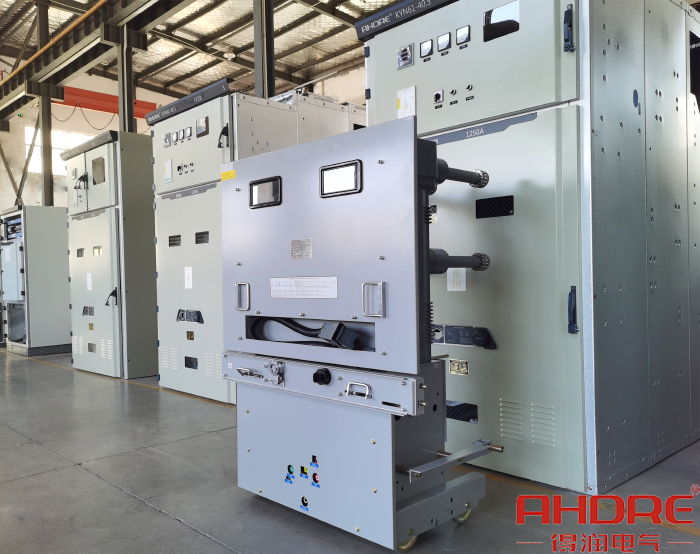

35KV高壓柜的斷路器

三、母線室

母線隔室主要采用單臺分段。多臺相互貫穿連接的形式。主母線通過支母線靜觸頭盒和穿墻套管固定。支母線通過螺栓連接于靜觸頭盒和主母線，無需其他支撐。主母線和支母線套有熱縮套管，搭接處采用阻燃的T行絕緣罩，確保可靠的絕緣性。

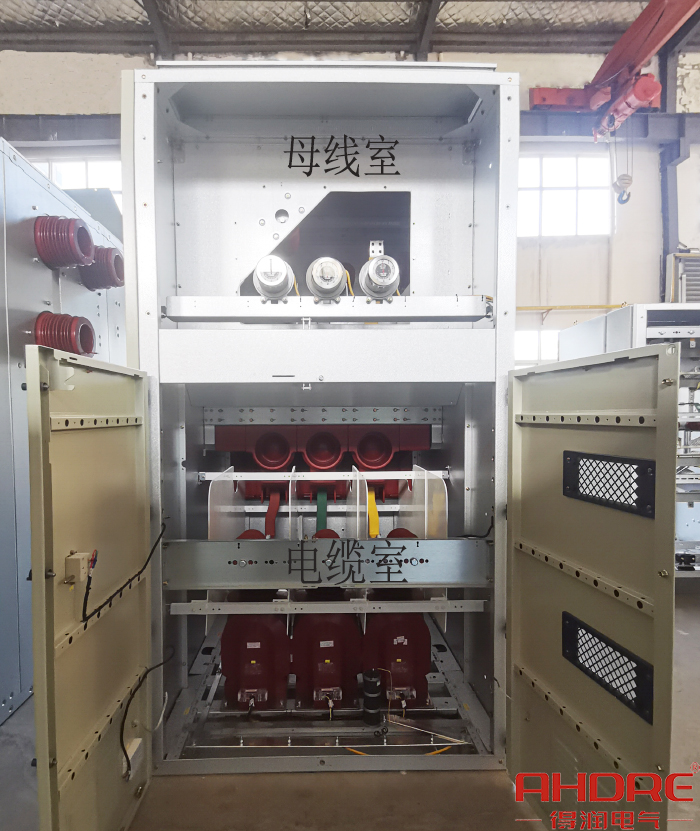

35kv高壓柜背面結構圖

四、電纜室

電纜室一般裝有一次電纜、電流互感器、避雷器等元件器設備。電流互感器裝在電纜室后壁上，接地開關裝在觸頭盒固定隔板上，可避免由于接地開關操作軸過長而引起的扭曲變形。電纜室內空間大，可連接多根電纜。

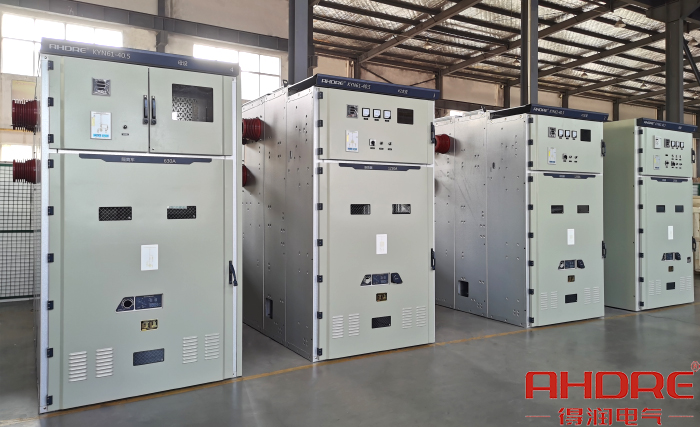

35KV高壓柜實物圖

35kV高壓開關柜由于體型較大，占地面積大，受環境因素影響，漸漸不被廣泛使用。但35kV高壓柜憑借自身的高分?jǐn)嗄芰?，仍然在供配電系統中占有一定份額。目前，得潤電氣生產的這批35kV高壓柜已完成生產階段、調試階段等工作環節，并將按照合格的出貨包裝安排出廠。
