無功功率不是無用功率，在交流供電系統中，電感和電容都是必不可少的負載。它縮成到的作用是提高電網中的功率因數，其需要控制在0.95以上。無功補償柜一般是把具有容性功率負荷的裝置與感性功率負荷并聯接在同一電路，使能量在容性負載和感性負載之間交換。

一、無功補償?shù)脑?/p>

當系統中無功功率需求增大時，如果不安裝無功補償裝置，發電廠要通過調相的方式來加大無功功率輸出，由于發電機的容量是有限的，那么就勢必要減少有功功率的輸出量，也就是降低發電機的輸出能力，為滿足用電的要求，發電機、供電線路和變壓器的容量需增大，這樣不僅增加供電投資、降低設備利用率，也將增加線路損耗。為了降低發電廠的無功供給壓力，在供電系統中感性負載消耗較大的點投入相應的電容器來為感性負載提供無功功率，這樣就減輕了發電廠的無功供給壓力。

二、補償形式

1、就地補償

就地補償是通過對電機的補償，從而降低電機的線路損耗。將固定容量的電容器組并聯在無功負載上，就地提供固定容量的容性無功功率，補償感性無功功率。一般針對大電機的補償方式。

2、集中補償

集中補償是通過電容對整個電網的補償，從而維持整個電網的平衡。固定容量的電容器組并聯連接在配電變壓器3~35kV母線上，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數。

三、作用

（1）補償無功功率，提高功率因數

（2）降低輸電線路及變壓器的損耗

（3）增加電網的傳輸能力，提高設備利用率

（4）改善電壓質量

（5）節約電量

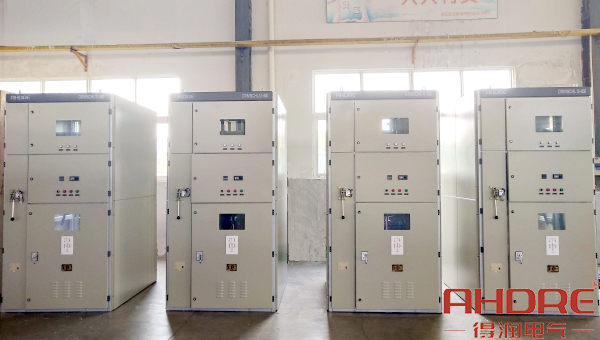

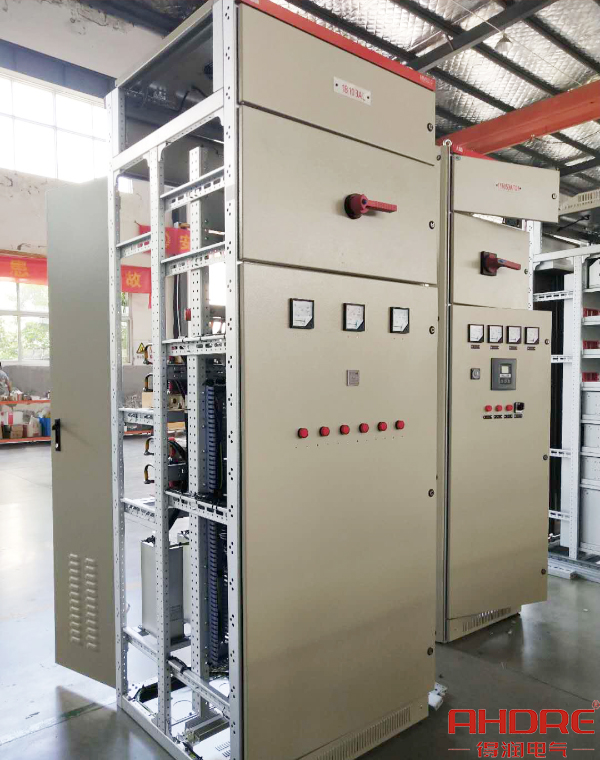

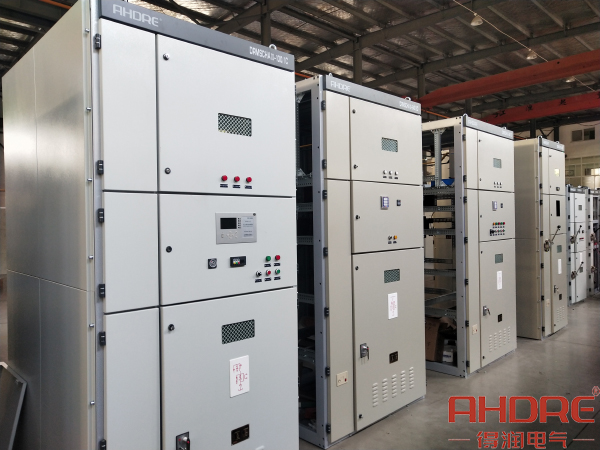

無功補償柜可以分為高壓無功補償柜和低壓無功補償，高壓無功補償柜又可以細分為自動補償、集中補償、就地補償?shù)妊a(bǔ)償方式，低壓無功補償柜也可以細分為接觸器、負荷開關、可控硅等投切方式。根據現場需求不同、線路負載情況、電機功率大小等要素選擇合適的補償按方案，確保有效提高電力系統中的電能的利用率，降低損耗。
