35KV中置式開關柜全稱為 KYN61-40.5鎧裝移開式交流金屬封閉開關柜，是除了進線柜外，完全被接地的金屬外殼封閉的開關設備。作用是接受和分配電能，能夠?qū)﹄娏﹄娐穼?shí)現控制、保護、測量、監視。其中斷路器隔室與10KV中壓柜有所不同，結構采用組裝式、斷路器采用手車落地式結構。

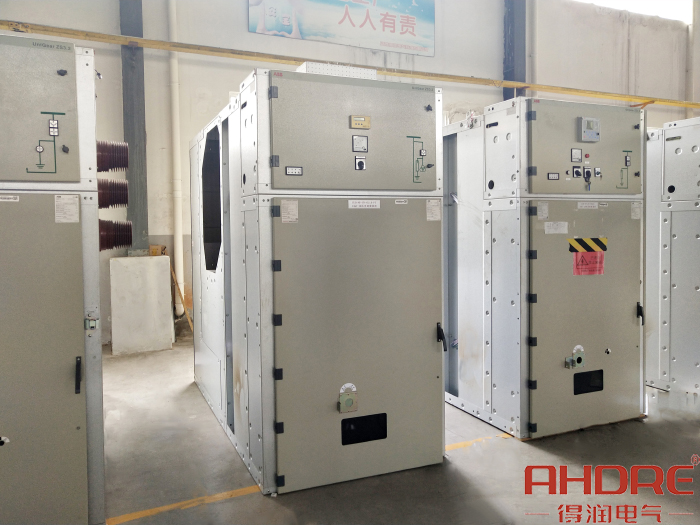

用于星銳齒輪項目

一、結構特點

1、開關柜的外殼采用進口優質覆鋁鋅板，雙層折彎成型，由鉚釘鉚接后螺栓與鉚螺母連接成，整個柜體無焊接，尺寸精確、剛度好、互換性強。
2、在正常操作和維護時不需要打開的蓋板和門，若不使用工具，不能打開、拆下或移動。
3、在正常操作和維護時需要打開的蓋板和門，不需要工具即可打開或移動，并有可靠的連鎖裝置來保證操作者的安全。
4、觀察窗位置使觀察者便于觀察必須監視的組件及關鍵部位的任意工作位置。觀察窗達到外殼所規定的防護等級。各室照明燈能在不開門狀況下方便更換。
5、面板為國標淺灰漆，采取靜電噴漆(噴塑)來防銹。在靜電噴漆(噴塑)之前，做到徹底清除銹蝕物及焊渣。
6、沿開關柜排列方向的接地導體采用銅母線，其截面不小于240mm2。全部需要接地端子供其與變電所接地網連接(連接面進行搪錫處理)。接地端子采用M12螺栓。

7、每臺開關柜設置有銘牌，銘牌的位置易于運行操作人員觀察。
8、每臺開關柜設有不干膠字幕或雕刻字牌眉頭，準確反映該柜的用途及位置編號。
9、當開關柜采用電纜進出線時，電纜室提供有足夠的空間，并留有電纜頭及零序CT安裝及固定的位置。
10、所有饋線柜、用電柜、母線設備柜電纜室均有充裕的空間。
11、在開關柜儀表門統一的位置處設置動態模擬指示圖，能準確直觀反映柜內開關的位置。
12、所有開關柜前面板上裝有能反映線路側有無電壓的帶電顯示裝置。當線路側帶電時，閉鎖柜的封板或柜門。
13、開關柜母排采用銅質母排，導電率>99.9%。
14、柜體尺寸：柜體寬度：1400 mm;柜體深度：2800mm，柜體高度：2600mm。
15、防護等級：開關柜外殼防護等級IP4X。
16、防誤功能：所有開關柜優先采用簡單、可靠的機械“五防”結構，對難以實現機械“五防”的部分，如母聯開關柜與隔離柜之間，采用電氣閉鎖。
二、技術要求

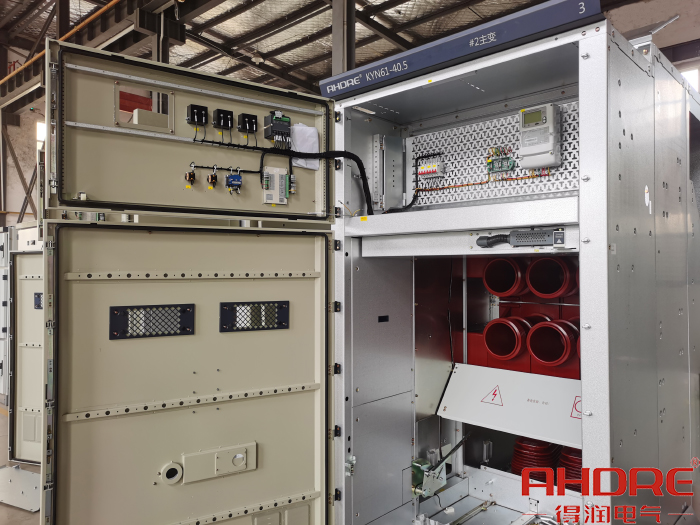

1、繼電器室內二次回路端子排采用優質的接線端子。接線端子呈15°傾斜。

2、 電流試驗端子采用優質的端子排試驗端子產品。跳閘壓板接線按上進下出，下端接跳閘。絕對保證壓板打開時不與相鄰壓板相碰。壓板放在面板上，采用優質的阻燃型產品。所有連接件均采用銅質材料。
3、空氣小開關等均按甲方設計圖紙要求，排列順序從正面看時從左到右分別為相線(A、B、中線或正極、負極。
4、 開關柜內的二次小線(除儀表室內的小線外)，由金屬軟管或開關柜走線槽封閉穿越，操作控制合閘、分閘電源在二次插頭上，均采用二芯并聯。二次插拔件可靠方便接插操作。
5、電流互感器的二次小線便于安裝校驗時拆接。
6、二次導線采用耐熱、耐潮和阻燃的交聯聚乙烯絕緣銅線。所有電流、電壓回路導線截面一般不小于2.5mm2，其中CT、PT引出線二次總回線導截面不小于4mm2，微機繼電器及二次插相連的二次線可采用1.5mm2。銅芯塑料導線中間不允許有接頭，所有轉接軟線采用多股軟線。每只微機繼電器的接線端子只允許一根導線。
7、 開關柜內端子排列電源間有間隔。斷路器的跳閘和合閘回路、直流電源和跳合閘回路不接到相鄰的端子上。電流、電壓回路排列整齊，不得交叉。

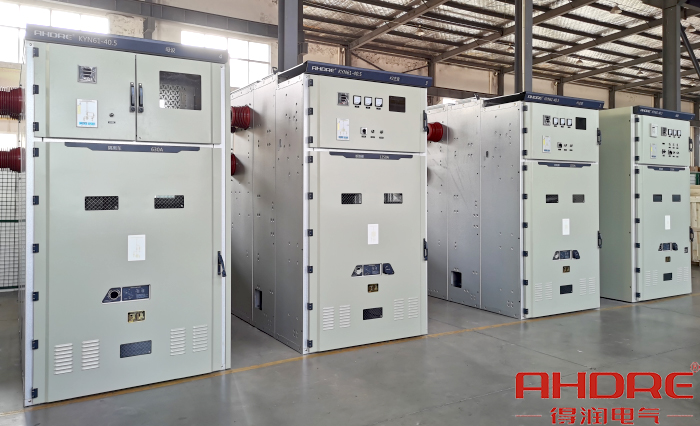

長鑫電子改造項目

目前，得潤電氣自主研發的35KV中置式高壓開關柜應用于星銳齒輪汽車項目、珍珠水泥項目等工程中，設備運行穩定、安全可靠，深受用戶的認可。得潤電氣將繼續提供可靈活應對智能配電解決方案的多樣需求，讓各行各業盡享配電守護。
