一說到箱變變電站，大家的腦海就會想到一個個房子的形狀，又會發現每個行業用的箱變類型又是不同的。箱式變電站常見的有歐式箱變（預裝式箱式變電站）和美式箱（組合式箱式變電站）變兩種，都具有經濟、方便、成本低等特點。在城市配電網和負荷密集場所中得到了廣泛的應用。下面以組合式箱式變電站為例來詳細講解各個組成部分的內容。

一、組成部分

1、進線部分：包括高、低壓線路和電纜；

2、變壓器室部分：包括變壓器及其附件；

3、高壓室部分：包括高壓隔離開關、斷路器、負荷開關、熔斷器、絕緣設備、避雷器等。

4、低壓設備部分：包括空氣開關、刀閘開關、熔斷器、低壓避雷器等，

5、保護及自動控制設備：包括設備的全部主保護及自動裝置、直流部分、信號裝置、操作電源；

6、基礎及接地部分：包含接地極和設備基礎、避雷設備及其連接部分；

7、儀表及計量部分：電壓互感器、電流互感器及其計量?jī)x表；

二、優勢

1、結構緊湊，外形尺寸小，占地面積??；

2、由于高壓控制保護電器設在變壓器箱體內，無帶電裸露部分，安全可靠。

3、具有節能型變壓器的優異性能，節能效果好。

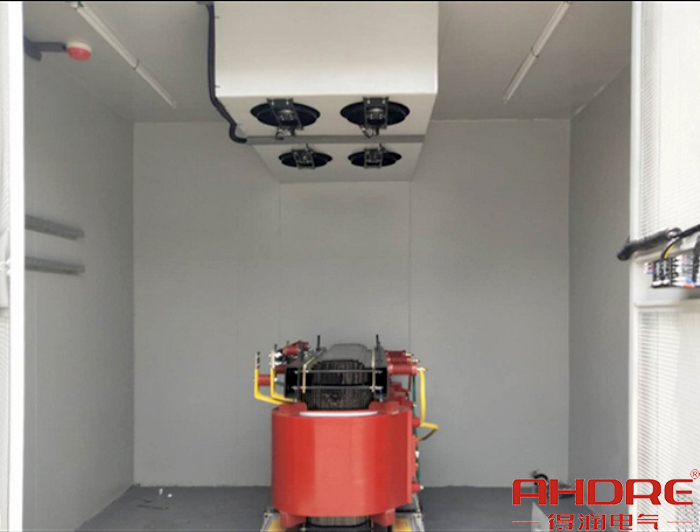

變壓器隔室

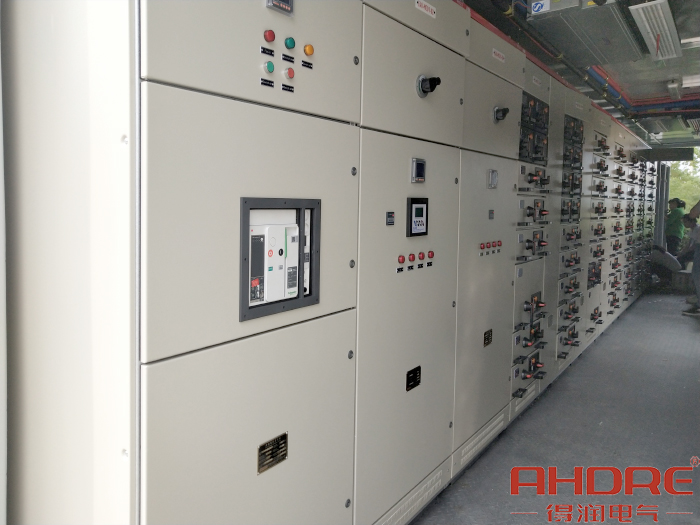

低壓柜隔室

三、注意事項

1、散熱是集裝箱在設計中需要考慮的問題，確保為設備運行預留較多的散熱空間；

2、集裝箱內部空間有限，需要用電設備集中，安裝措施必須考慮充分。

箱式變電站越來越受到各行各業的廣泛使用，耐候鋼的結構及外壁噴涂，確保設備的耐腐蝕、耐酸性，提高了設備的使用壽命。
