12kV真空接觸器的旁路柜如何切換操作？其步驟是什么？
旁路柜是高壓變頻器、軟啟動器常用的切換裝置，便于出現故障時可以變頻運行轉為工頻運行，確保電機運行不受影響。為了方便讀者了解旁路柜的工作原理，本文以12kV真空接觸器的自動旁路柜方案為例，圖文并茂講解其具體操作流程。

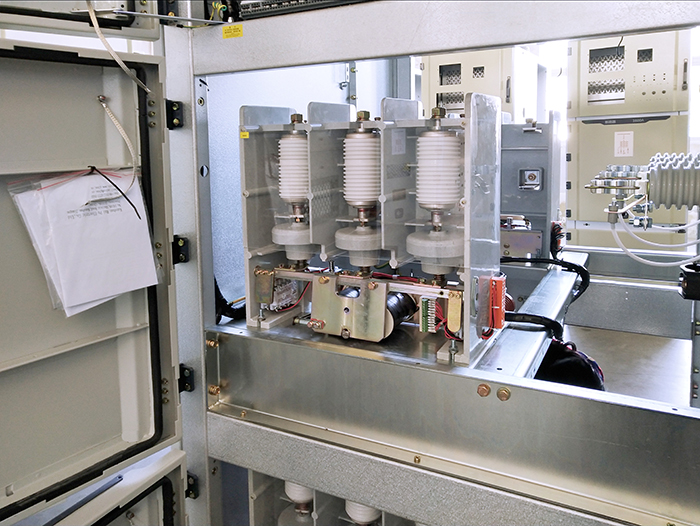

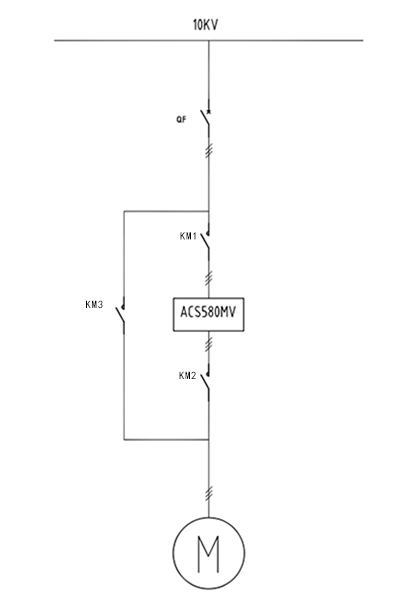

一、操作流程
1、變頻啟動
（1）QF，KM1~3處于分閘位置,確認QF柜接地開關己分閘，QF己搖到工作位置，QF斷路器己儲能；
（2）分別按順序合上KM2、KM1、QF；
（3）變頻啟動電機；
2、變頻停止
（1）變頻停止電機；
（2）分別按順序斷開QF、KM1、KM2；
（3）QF搖到試驗位置，合QF柜接地開關；此時可以檢修變頻器及電機；
3、工頻啟動
（1）QF，KM1~3處于分閘位置，確認QF柜接地開關己分閘，QF己搖到工作位置，QF斷路器己儲能；
（2）合上KM3、合上QF啟動電機
4、工頻停止
（1）斷開QF；
（2）分KM3；
（3）QF搖到試驗位置，合QF柜接地開關，此時可以檢修電機；
二、操作過程的注意事項
1、本操作流程均建立在QF、KM1、KM2、KM3初始狀態都是分?jǐn)嗟那疤嵯拢?/p>
2、KM1~2與KM3電氣聯鎖，工頻方式和變頻方式只能二選一。

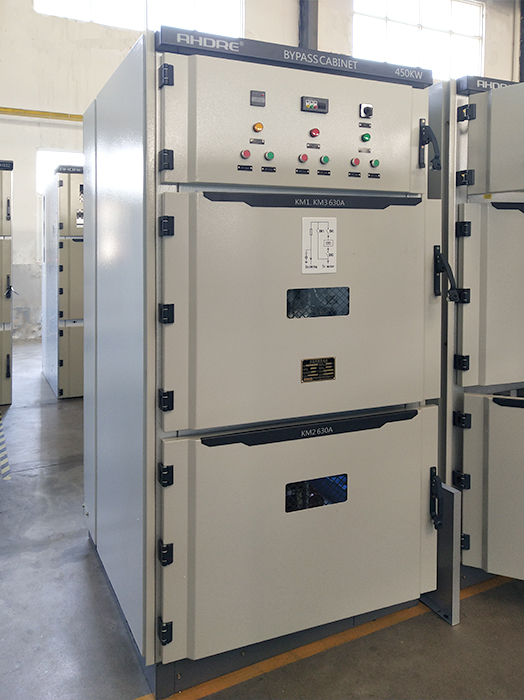

得潤電氣自主設計生產的旁路柜，其自動切換方案除了搭配真空接觸器，還可以搭配真空斷路器，工作原理和操作流程是一樣的。根據項目的配電需求不同，選擇合適的旁路切換方式。
