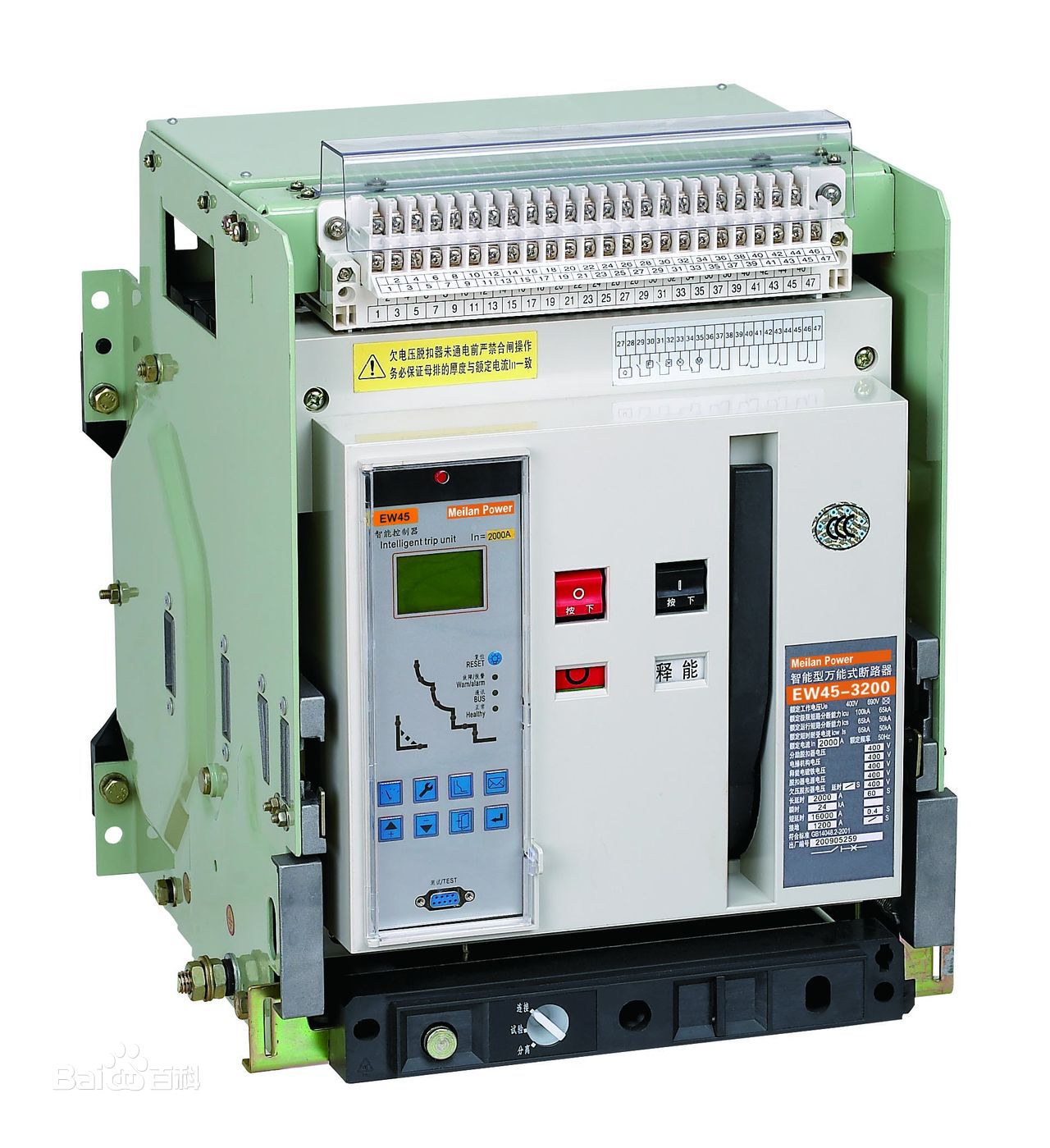

斷路器是指能夠關合、承載和開斷正?；芈窏l件下的電流并能在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。

斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分?jǐn)喙收想娏骱笠话悴恍枰兏悴考?。目前，已獲得了廣泛的應用。

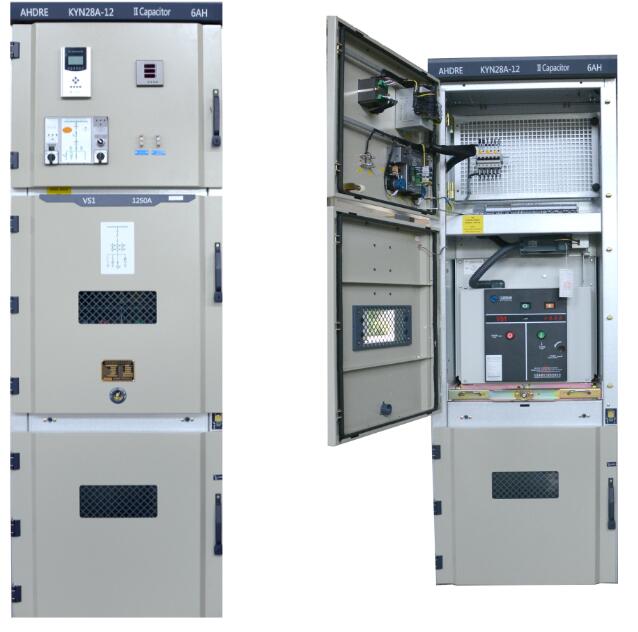

電的產生、輸送、使用中，配電是一個極其重要的環節。配電系統包括變壓器和各種高低壓電器設備，低壓斷路器則是一種使用量大面廣的電器。得潤電氣生產的高低壓開關柜也離不開斷路器來控制設備，那么如何來選擇各配電系統中的斷路器呢？

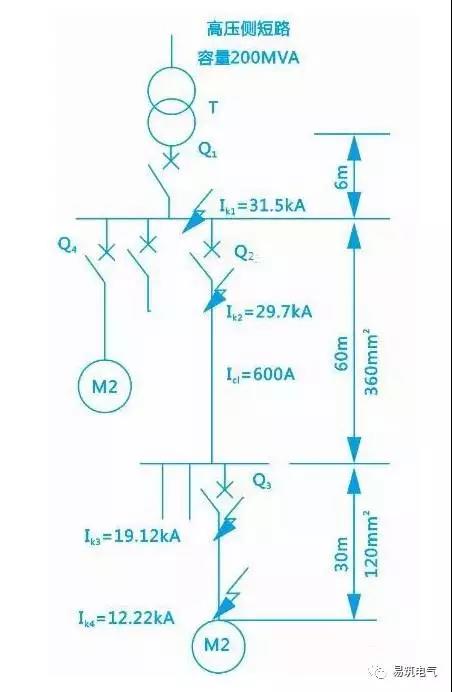

因IN=182.4A，故可選額定電流為200A的斷路器。由于Ik3=19.12kA，應選額定通斷能力為20kA的斷路器。電網電壓為380V，故斷路器的額定電壓為380V。因此可選短路分?jǐn)嗄芰?0kA或50kA的斷路器。

斷路器的整定值為：

長延時動作電流整定值為200A，瞬時整定電流Iin=12IN=12×182.4=2189A

當線路末端發生單相對地短路，I´k4=4.9kA

I´k4/Iin=4900/2189=2.238>1.25

故斷路器Q3能起到保護作用。

考慮到電動機M1為輕載起動，6倍長延時動作電流整定值時，可返回時間取5s。

因?yàn)镮cl=600A,故可選用額定電流為630A的斷路器。由于Ik2=29.7kA，應選用延時短路通斷能力為30kA的斷路器。

查找選型手冊，630A斷路器無這樣大延時短路通斷能力。所以只能跨級選用DW15-1000斷路器，其延時短路通斷能力為30kA,采用630A過電流脫扣器。

斷路器Q2是配電系統第二級，故短延時時間取0.2s。

短延時動作電流整定值為

Isd ≥1.1（Icl+1.35ksIN）

=1.1（600+1.35×6.5×182.4）

=2421A

可整定在2800A，約為脫扣器的4.5倍。

3.倍長延時動作電流整定值的可返回時間取8s。

Iin=1.1×19.12=21.03kA，在此設Q3進線處短路電流亦為19.12kVA,可整定在22kA。

因?yàn)镼1是變壓器的主保護開關，變壓器的二次側額定電流IN2=1445A，故選用DW15-1600型斷路器。

但由于它的延時通斷能力為30KA，不能滿足Ik1=31.5kA的要求，需跨級選用DW15-2500斷路器，其延時通斷能力為40kA，將其瞬時整定電流整定在1.1×29.7=32.67kA,由于該值小于DW15-2500斷路器延時短路通斷能力，所以不要瞬時脫扣器也可正常工作。

但是該方案不夠經濟，在節約成本的基礎上，仍然可以選擇DW15-1600型斷路器，只需將瞬時動作電流整定在30kA即可。當短路電流大于30kA時，讓斷路器瞬間斷開即可。

短路延時時間可取0.2+0.2=0.4s

短延時動作電流整定值為：

Isd≥1.1（1445+1.35×5.8×329）=4423（A）

可整定在4500A。

長延時動作整定電流整定值可整定在1600A，3倍長延時動作電流整定值時的可返回時間取15s。

選用DWX15-400型限流式斷路器可滿意地工作，其短路通斷能力為50kA,具有電磁操作機構，可像接觸器同樣方式操作。

其脫扣器長延時動作電流整定值可按0.85倍額定電流調整，

即400×0.85=340A

瞬時動作電流整定值為12倍斷路器額定電流，即12×400=4800A?？諝鈮嚎s機屬輕載起動，可選用6倍長延時動作電流值時的可返回時間為5s。
