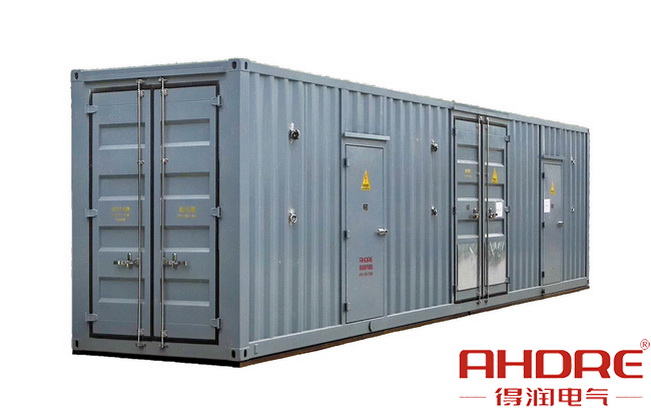

戶外箱式變電站可以稱為組合式變電站，是一種將高壓設備、低壓設備、變頻器于一體的配電系統裝置。戶外箱式變電站改變了以往的土建配電房、配電站的固定性加強了安全的防護。它的主要結構是鋼支撐的箱體，具有很好的防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動等功能。

一、外殼結構

戶外箱式變電站的箱體是由：底座、外殼、頂蓋三部分構成。底座一般用槽鋼、角鋼、扁鋼、鋼板等，組焊或用螺栓連接固定成形；箱體外殼、頂蓋槽鋼、角鋼、鋼板、鋁合金板、彩鋼板等進行折彎、組焊或用螺釘、鉸鏈或相關的專用附件連接成形。柜體強度滿足工業應用環境，板材厚度至少為2mm,并且在薄弱地方做加強措施。盤柜內部使用的接合螺絲、螺帽及墊片都采用鍍鋅物件。

二、隔室組成

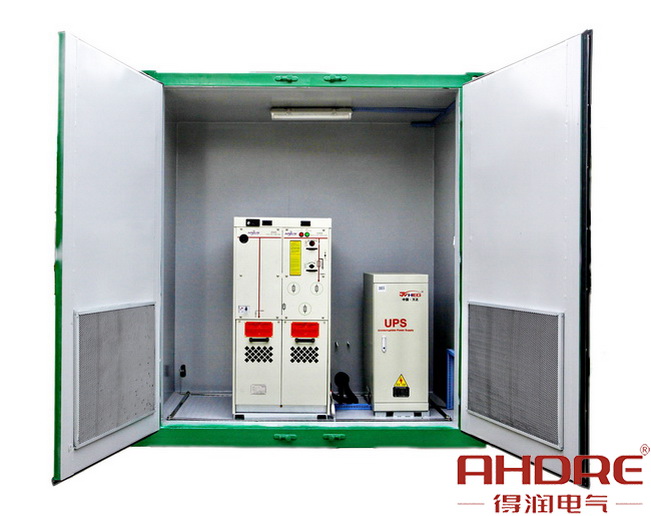

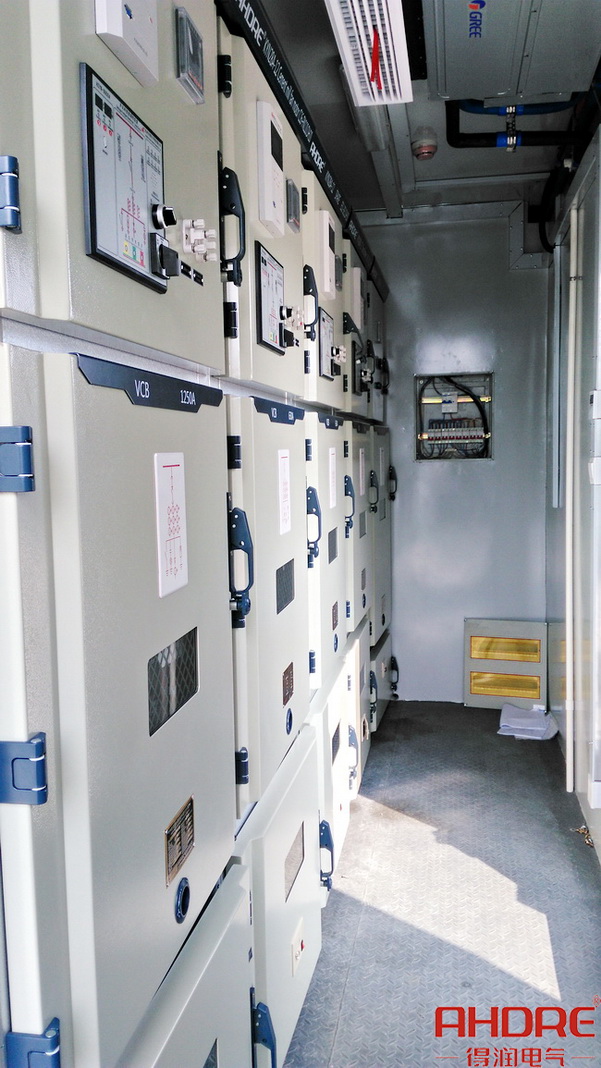

1、高壓隔室

一般采用10KV環網柜、電容柜以及高壓配電柜，根據不同現場需求選擇合適的設計方案。環網柜為提高供電可靠性，使用戶可以從兩個方向獲得電源，通常采用負荷開關或真空接觸器控制，并配有高壓熔斷器保護。10KV電容柜可以平衡感性負載，提高功率因數，以提升設備的利用率。

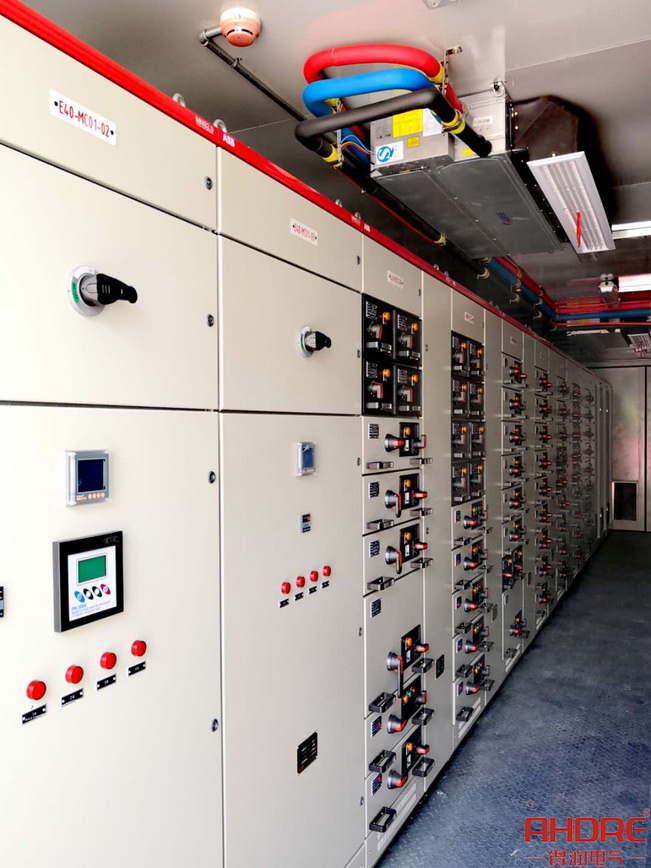

2、低壓隔室

一般采用進線柜、電容柜、抽屜柜等低壓設備，額定電流是交流50Hz，額定電壓380v的配電系統作為動力，照明及配電的電能轉換及控制之用。

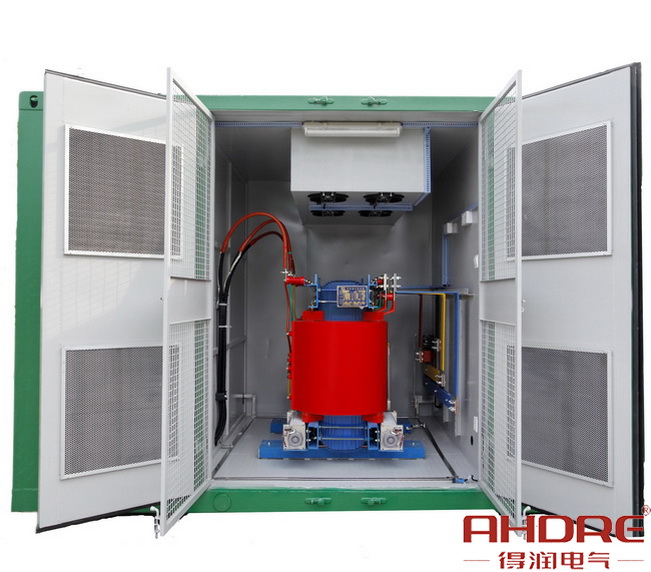

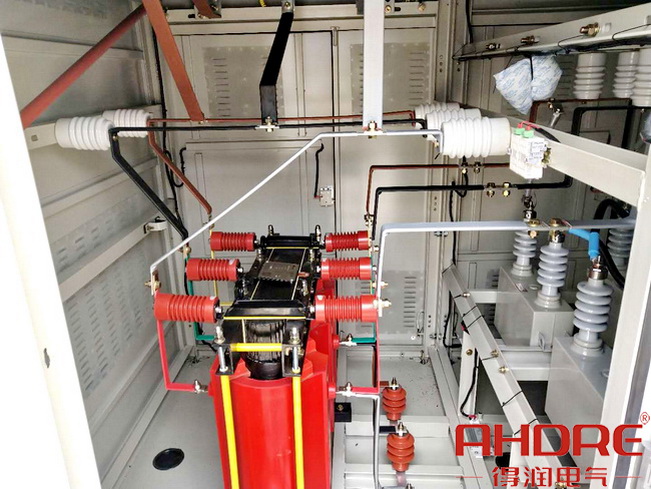

3、變頻器隔室

一般采用干式變壓器，通過母排將進行高低壓的轉換，以滿足用電的需要。在電力系統傳送電能的過程中，必然會產生電壓和功率兩部分損耗，在輸送同一功率時電壓損耗與電壓成反比，功率損耗與電壓的平方成反比。利用變壓器提高電壓，減少了送電損失。

三、應用

戶外箱式變電站廣泛應用于建筑區、機場、商場、以及住宅小區等領域，完全適合室內外安裝。變電站既可作為固定式變電所，也可作為移動式變電所，具有點綴和美化環境的作用。
