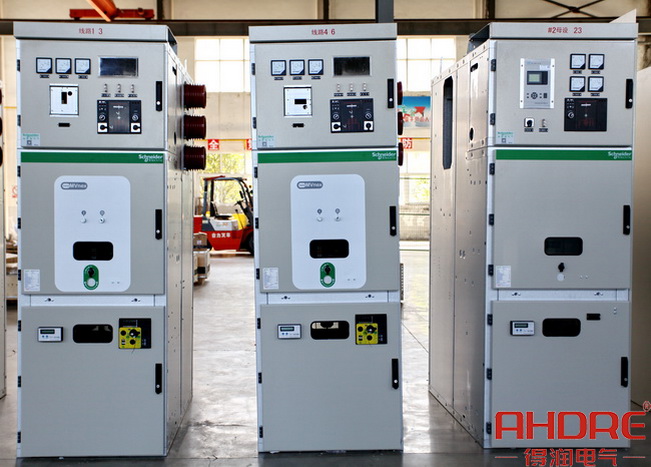

MVnex中置式開關柜采用了全新的結構設計，實現完善的五防機械聯鎖功能。其核心元件配置了最先進技術和功能的真空斷路器HVX，通過精確地設計，確保了柜體與斷路器的高安裝精度和可靠性能。這款中置式開關柜由施耐德授權得潤電氣生產的中壓配電裝置，配電方案根據國內客戶使用習慣而設計的。

一、特性

1、額定絕緣水平

額定電壓：12KV

工頻耐受電壓（50Hz，1min）：42kV

雷電沖擊耐受電壓（1.2/50 μs）：75kV

額定短時耐受電流（4s）：25－31.5－40kA

額定峰值耐受電流：63－80－100kA

內部燃弧水平：31.5kA/1s；40kA/1s

接地開關：31.5kA/4s；40kA/4s

2、防護等級

外殼：IP4X

隔室：IP2X

3、使用環境

運行溫度：－15～40℃

海拔：≦1000m

濕度：24小時95％ 1個月90％

二、優勢

1、全新的“1+3”模式，更加豐富的選擇

MVnex（標準產品）

MVnex 550（緊湊型）

MVnex 500（超緊湊型）

MVnex Smart（智能型）

2、涵蓋斷路器柜和接觸器柜以及其他特殊柜型，滿足不同行業需求

3、全面而獨特的設計理念，巧妙實現五防聯鎖，實現更高的電氣性能和安全水準

3、獨有的絲杠傳動的接地開關，強大功能集合的機構操作盒

4、內置HVX 固封極柱真空斷路器，環境適應性強，權威品質保證

三、應用

MVnex中置式開關柜可廣泛用于酒店、醫院、辦公樓等商業建筑及民用住宅，電信、機場、軌道交通等基礎設施，以及電子、食品、造紙等輕工業項目。

MVnex中置式開關柜的設計充分考慮了安裝、運行、及維護方面的實際情況，可滿足不同客戶及行業需求。得潤電氣出廠的每臺產品都經過施耐德的出廠檢驗，從設計、生產、到調試等每一環節都做到嚴格把控，保證產品的質量與安全。
