在配電室中，電纜橋架是經常用于線路之間的連接作用。通過電纜將每段配電線路連接起來。橋架是由托盤、梯架的直線段、彎通、附件以及支、吊架等構成，要用于敷設電力電纜和控制電纜。其具有結構簡單，造型美觀、配置靈活和維修方便等特點。

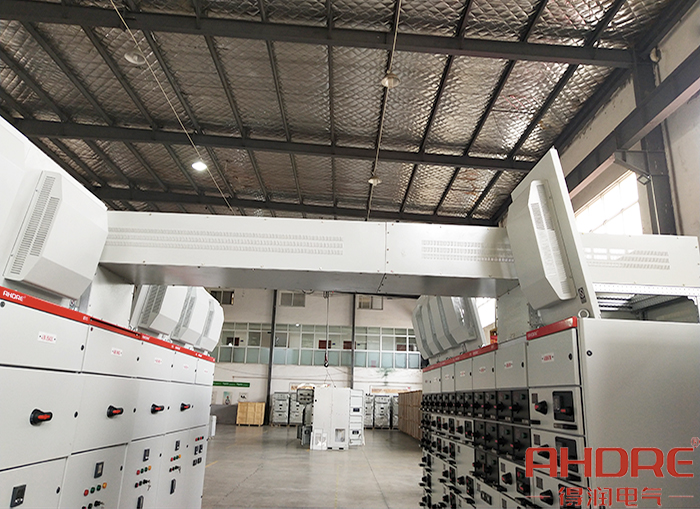

用于0.38KV低壓柜電纜橋架

一、電纜橋架安裝要求

(1)、槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。

(2)、電纜橋架與用電設備交越時，其間的凈距不小于0.5m。

(3)、兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。

(4)、在平行圖上繪出橋架的路由，要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制橋架敷設軸側圖，則對材料統計將更精確。

(5)、橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

(6)、電纜引下點位置及引下方式，一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管，注明引下方式即可。

(7)、電纜橋架宜高出地面2.2米以上，橋架頂部距頂棚或其它障礙物不應小于0.3米，橋架寬度不宜小于0.1米，橋架內橫斷面的填充率不應超過50%。

(8)、電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5米處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每間隔3~5米處進行固定。

(9)、在吊頂內設置時，槽蓋開啟面應保持80毫米的垂直凈空，線槽截面利用率不應超過50%。

(10)、布放在線槽的纜線可以不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不交叉，纜線不應溢出線槽，在纜線進出線槽部位，轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上。

二、電纜橋架的規范

1、電纜橋架型式及品種的選擇

（1）強腐蝕性環境應采用復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

（2）除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

（3）在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

（4）戶外要選用復合環氧樹指橋架。

2、電纜橋架規格選擇

（1）復合環氧樹脂電纜橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

（2）各種彎通及附件規格應符合工程布置條件并與橋架相配套。

（3）支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

（4）橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的最大自動過電流保護的額定電流值或整定值橋架橫截面充許最小值。

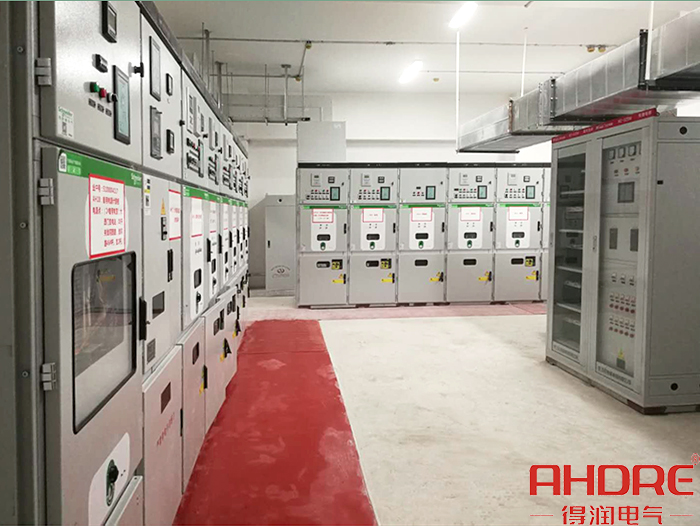

10KV高壓室橋架結構圖

常見的電纜橋架分別有槽式電纜橋架、梯級式電纜橋架、托盤式電纜橋架等。橋架的設計應根據經濟合理性、技術可行性、運行安全性等因素綜合比較，充分滿足施工安裝、維護檢修及電纜敷設的要求。
