箱式變電站常應用于戶內或戶外的緊湊型配電設備，根據箱內配置不同可以分為預裝式變電站和組合式變電站。這兩種箱式變電站適用于礦山、工廠企業、住宅小區、城市公用變、繁華鬧市、施工電源等領域。下面來詳細了解這兩種箱式變電站的結構特點及存在的優缺點。

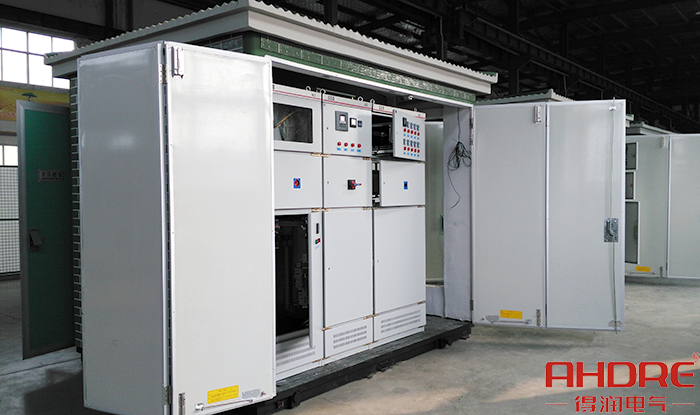

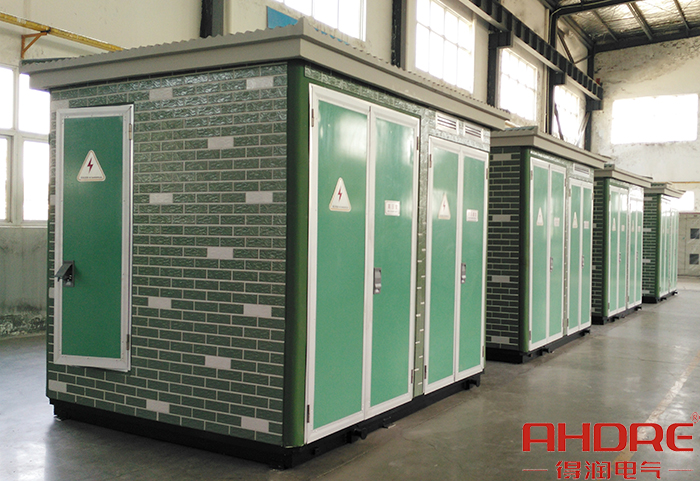

一、預裝箱式變電站

高低壓配電裝置不使用現有的成套裝置，而是將高、低壓控制、保護電器設備直接裝入箱內。由于總體設計是按免維護型考慮的箱內不需要操作走廊，這樣可以減小箱式變站的體積。

優點：輻射較低，因?yàn)樽儔浩魇曳旁诮饘俚南潴w內起到屏蔽的作用，可以設置配電自動化。

缺點：體積較大，不利于安裝，對小區的環境布置有一定的影響。

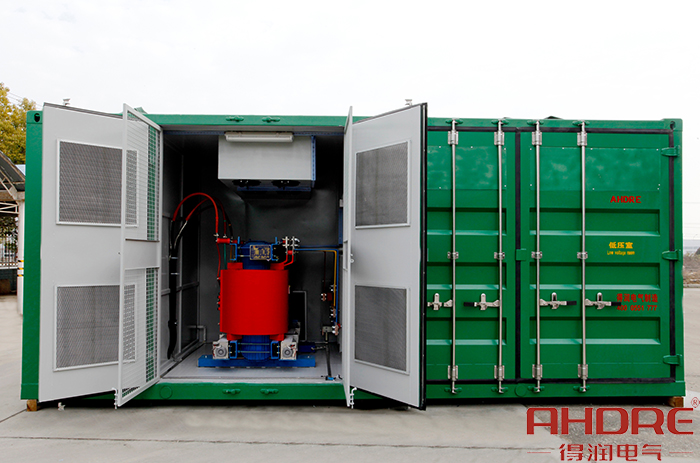

二、組合式變電站

在簡化高、低壓控制、保護裝置的基礎上，將高、低壓配電裝置與變壓器主題一起裝入箱變中，使之成為一體。其高壓室的接線方式一般有兩種雙電源環網和終端供電，與預裝箱式的高壓室有很大的不同。

優點：體積小占面積小、便于安裝，容易與小區的環境相協調，可以縮短低壓電纜的長度，降低線路損耗。

缺點：由于不同容量箱變的土建基礎不同，使箱變的增容帶來不便。

三、安裝時注意事項

1、箱式變電站接地導體必須為銅導體，且橫截面不能小于30mm2，對于部分故意減小接地導線規格的設備，容易遭受雷擊損壞設備。

2、箱式變電站接地網絡還需要保證足夠的覆蓋面積和深度，箱變的接地網最好深埋在地底1米以下，為了降低電阻還應該增加一些垂直接地極。

3、箱式變電站應該安裝在沒有強烈震動和沖擊的地區，附近不能出現較大的電磁感應，電纜進出線路滿足施工安全距離。

4、箱式變電站安裝應選擇干燥通風地區，水平安裝，傾斜度不超過5度。

5、箱式變電站安裝地區不得有爆炸等危險物質，以及腐蝕性氣體或液體存在。

6、箱式變電站戶外使用過程無需值班，因此占地面積小，運行成本低。

由于箱式變電站一般都是放在戶外的，因此在外觀的殼體上需要考慮防雨、防曬等環境影響，配電設備選用覆鋁鋅鋼板材料。同時，也需要考慮通風散熱情況，箱內設計足夠的通風口和排氣風扇。
