戶外不銹鋼動力柜將低壓電路所需的開關設備、測量儀表、保護裝置和輔助元器件等，按一定的接線方案安裝在金屬柜內構成的一種配電設備，具有控制、保護、計量、分配和監視等作用。動力柜可分戶外、戶內兩種，從安裝上又分為懸掛式與落地式。

一、使用環境

1、周圍空氣溫度

最高溫度：+45℃；

最低溫度：-10℃；

2、海拔高度：不大于 1000m

3、戶內環境濕度（相對濕度）

日平均不大于95%；

月平均不大于90%。

二、技術參數

額定電壓：AC400V

額定絕緣電壓：AC690V

1min工頻試驗?zāi)蛪?/p>

主電路：2500V；二次電路：1760V

額定頻率:50HZ

接地系統類型:TN-C-S

三、技術要求

1、外觀要求

動力柜的外涂層顏色進行靜電噴塑，涂層應附著牢固，顏色均勻， 無皺紋、剝落、斑點、漏噴等不良現象，在距離1米處觀察無明顯色差和反光，表面平整、干凈，無凹坑、劃痕等損傷現象。柜中使用的其它有鍍層的零部件，也保證無剝落、斑點、漏鍍、生銹等不良現象，外表質量都要達到與上同等要求。柜內應干凈，除應提供給用戶的資料和零配件及相應其它國家規范要求的附件外，柜內不得有雜物、灰塵等。

2、機械要求

動力柜選用的304不銹鋼厚度不小于2mm，鋼板箱門、鋼板盤面、背板厚度不小于箱體厚度，導軌必須結實，配電柜的結構應完整堅固。同時在非落地式配電箱背面的左下角和右上角焊出兩個承耳，承耳采用40X4的扁鋼，扁鋼長度為10CM。柜內部元器件接法與裝配布置合理、進出線預留孔洞數量、大小、形狀及柜的安裝方式等必須符合國標、圖集、設計圖紙具體參數的要求。動力柜的焊接、螺栓連接均應牢固，焊縫應均勻、光潔，無焊皮、焊穿、氣孔等不良現象；螺栓連接應有平、彈簧墊圈，外露絲扣2-5扣。

四、結構特點

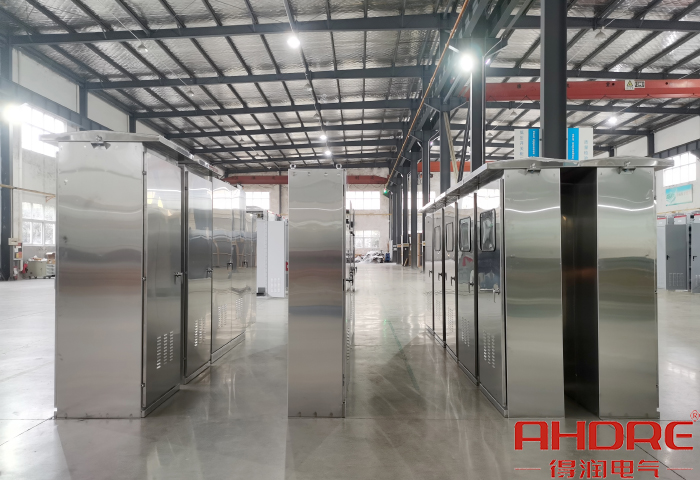

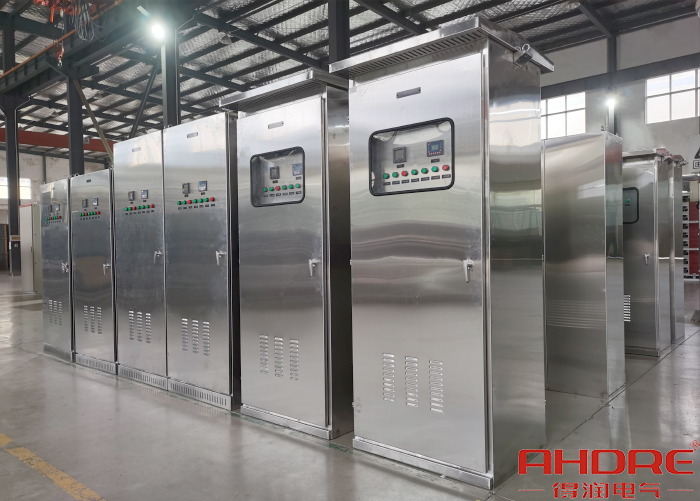

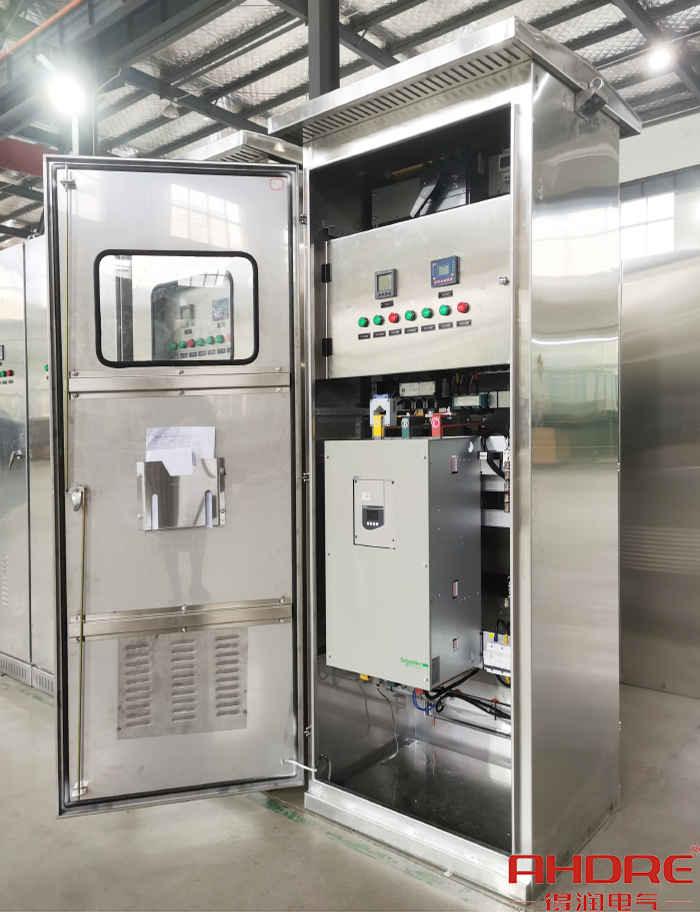

不銹鋼動力柜是由不銹鋼材料制作而成，柜體結構包括殼體、內門、外門、儀表控制盤。柜門設置可視化的窗口，方便查看柜內儀表的實時數據。柜內元器件一般有負荷開關、斷路器、繼電器、浪涌保護器、接觸器、儀表等裝置。其具有完善的質量認證，包含3C認證、抗震報告、鹽霧報告必須具備防鹽霧措施。裝在室外的必須保證不銹蝕。

五、案例

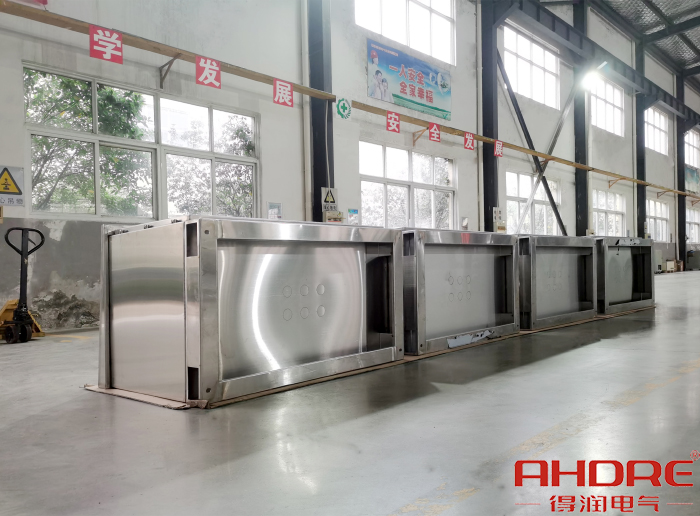

得潤電氣一批戶外不銹鋼動力柜用于浙江錢塘口物流有限公司的一期碼頭改擴建項目，該項目位于海邊，常年處于潮濕、鹽霧的環境。因此，得潤電氣在設計方案和選材上充分考慮用戶需求和現場環境，保證項目產品的安全穩定。此次提供的動力柜包括落地式和懸掛式兩種，并且還提供了一批專門安裝于港口碼頭的岸電箱，其絕緣零部件均采用耐久、阻燃、耐濕熱的材料。

為了更好貼合行業場景的應用需求，得潤電氣的高低壓一體化配電產品，始終貫穿從產品設計、材料采購、生產工藝、售后服務等方面做到嚴格把控。在深耕各個行業領域的同時，得潤電氣不斷加強自身競爭力，充分融合電氣化與場景應用，為不同行業領域的高質量發展提供有力支持。
