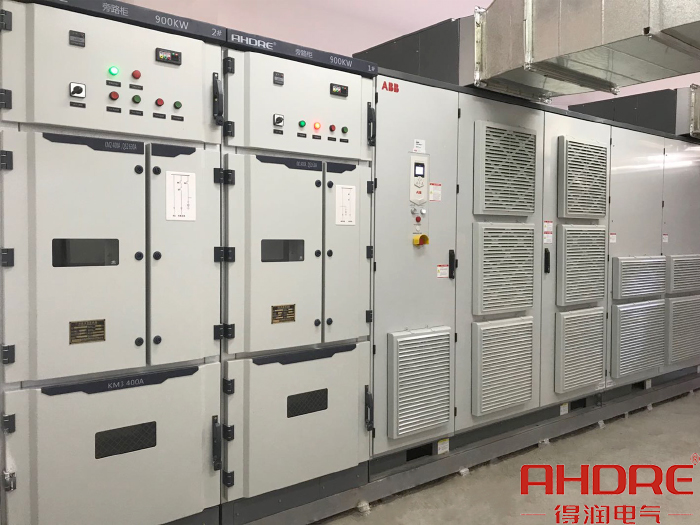

一拖一自動旁路柜如何實現電氣聯鎖？
旁路柜是用于變頻器出現故障時可以旁路運行，從而確保電機不停機。一拖一自動旁路柜是由兩臺旁路裝置進行隔離開關和接觸器的控制，通過各元器件間的電氣聯鎖實現安全工作。 電氣聯鎖指用電器設備二次設備來控制，是為保證電器安全運行而設置的。它主要是由兩電器件互相控制而形成互鎖的。
一、電氣聯鎖
如圖所示，KM1和KM2與KM3之間帶電氣聯鎖，并且不能同時閉合了QS1和QS2帶電磁鎖，QS1與KM1/QS2與KM2間電氣聯鎖，KM1/2閉合時相應QS1/2不能帶電操作。當高壓變頻出現故障時，通過旁路裝置進行變頻運行自動轉為工頻運行。

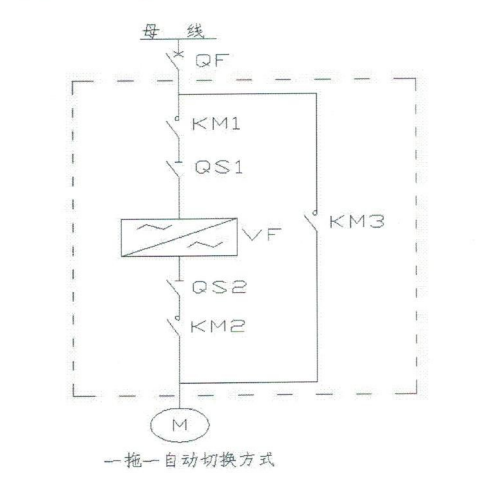

原理圖
二、工作原理
主控制電源斷電時，備用控制電源自動投入，而且可以長期連續運行，主控制電源恢復后，自動切換回主控制電源，平和不占用備用電源的容量。也可以在備用控制電源的控制寫長期運行。
變頻轉工頻運行需要配置手/自動轉換開關，可在設備運行時實現無擾手動和自動變頻轉工頻的功能。配置變頻器和工頻手動啟動的轉換開關，通過室外的開關就能控制變頻器和工頻的啟動和停止。
一拖一自動旁路柜只是切換裝置的一種方案，根據不同的投切方式，可以衍生出多種方案，如手動旁路柜、一拖二手動旁路柜、自動旁路柜等。旁路柜是可以雙面維護，前后都可以實現日常的檢修維護工作。
