10KV無功自動補償裝置是根據變壓器的無功負荷狀況，自動投切并聯在變壓器母線的電容器組來提供相應的容性無功功率。該裝置突破了原電力系統中電容器組使用整組進行固定補償投入時造成過補而切除后母線無功功率又補償不足的缺點，使母線功率因數大幅度提高并能穩定在一定的水平，從而穩定了系統電壓、提高了變壓器的利用率。下面介紹一款MSCHA型高壓無功自動補償裝置。

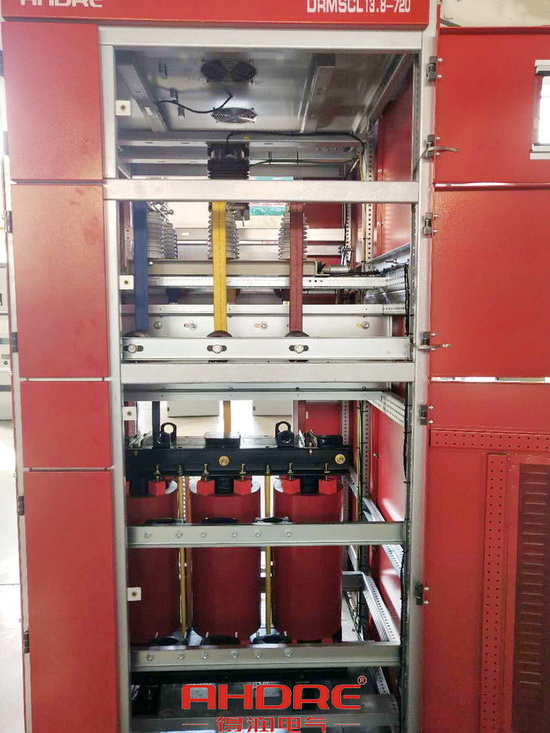

MSCHA型高壓無功自動補償裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等組成。

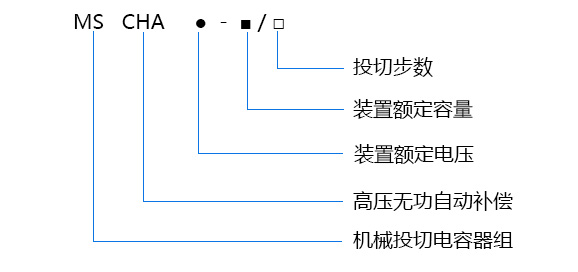

一、型號及其含義

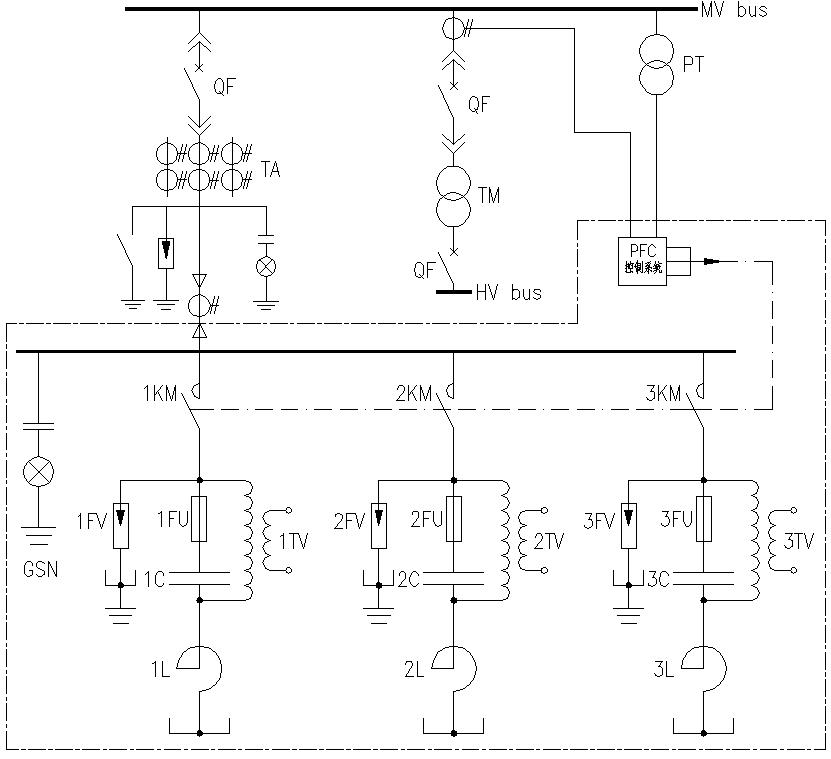

二、電氣原理圖

TM：配電變壓器  QF：斷路器

KM：真空接觸器  FV：氧化鋅避雷器

TV：電壓互感器  FU：噴逐式熔斷器

L：鐵芯串聯電抗 C：并聯電力電容器

PFC：無功功率控制器

GSN：高壓帶電顯示閉鎖裝置

說明：1.虛線框內為我公司提供的設備；

2.控制器采樣取母線A、C相電壓，

進線柜B相電流。

三、產品特色

單元積木式設計，柜與柜之間用硬母排聯接，運行可靠，并且可擴展柜體數增加容量。

毎套裝置在各種工況都要進行諧振校驗，選擇單組容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤?，以避開諧振條件，確保裝置在各種工況下都能安全運行。

裝置采用先進的無功功率控制器，能實時在線監測系統的無功功率因數，實時跟蹤投切，還可根據用戶要求配備RS232/485 通訊接口，將整個裝置的運行數據上傳至監控系統。

除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護。

四、正常使用條件

最高運行電壓≤1.1Un;最大過載電流≤1.3ln;

周圍環境溫度-25~+45℃;室內相對濕度不超過90%(溫度為25℃時)；

安裝地點海拔高度不超過2000m;沒有導電性塵埃、火災、爆炸危險；

沒有足以腐蝕金屬和破壞絕緣的氣體；沒有劇烈的振動，垂直傾斜度不超過5度。

五、產品規格、型號、參數、柜體尺寸

以下是選用三相電容器（最大單步容量在500kvar推薦選用）
