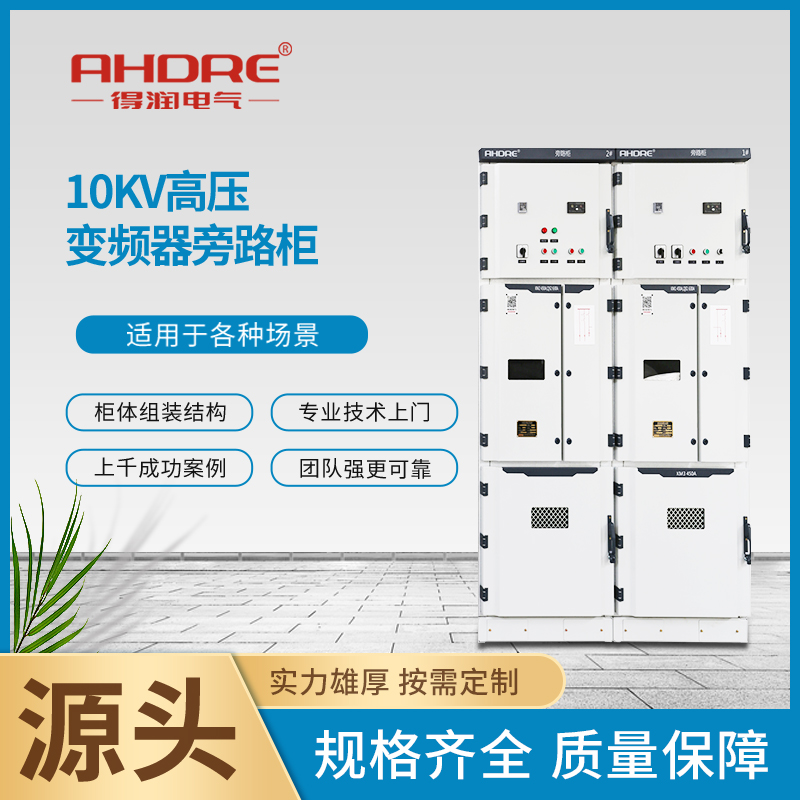

10KV交流金屬封閉旁路柜是一種用于3.6~12kV三相交流50(60)Hz旁路供電裝置。它具備以下五防聯鎖功能，包括防止誤分合斷路器、接觸器、隔離開關等，以及防止誤進入帶電隔室。這使得它成為一種性能卓越的中壓變頻旁路裝置。

旁路柜分為兩個獨立的隔室：開關室和繼電器室。

1、該室容納開關柜，門上設有觀察窗，用于觀察開關位置、合分閘狀態及儲能情況。開關的安裝位置已充分考慮，方便維護和檢查。

2、繼電器儀表室可容納二次控制元件、儀表、帶電指示器及有特殊要求的二次設備。控制電路布置有足夠的空間，以便于控制電纜的連接和敷設。

旁路柜設有安全可靠的聯鎖裝置，滿足“五防”要求，各開關之間設有聯鎖裝置，防止開關意外分合，從而防止旁路故障。旁路柜儀表室門上安裝遠程本地轉換開關，實現遠程與本地操作模式的切換。開關室頂部設有泄壓裝置，用于在斷路器或母線發生內部故障電弧時處理泄壓，確保操作人員和開關柜的安全。

旁路柜內設有帶電顯示裝置，用于監測一次回路的運行狀態。該裝置由高壓傳感器和現場顯示器組成，兩者通過電線連接。不僅指示高壓電路是否帶電，還可以配合電磁鎖實現強制鎖定，防止誤進入帶電區間，提高產品的防誤性能。為了防止在濕度高或溫度變化大的氣候環境下出現凝露，旁路柜內部安裝加熱器，并可配備凝露監測傳感器裝置，實現自動監測，柜體采用鍍鋁鋅板或鋼板拼接而成，保證整個柜體處于良好的接地狀態，保證操作人員的安全。
