低壓開關柜有哪些類型呢？有什么作用？
發布日期：2020-04-09
掃一掃
來源：
瀏覽次數：366
低壓開關柜可以稱為低壓成套裝置，是由不同類型的柜體而組成的，常見的有抽屜式、固定分隔式、非標式等。今天我們就來了解一下抽屜式和固定分隔式低壓開關柜的結構特點及作用。
此次項目提供的低壓開關柜類型有固定式分隔柜、抽屜柜、以及非標柜，在技術上通過MCC馬達控制與DCS系統的配合，實現瞬時啟動、分批啟動的工作狀態。柜體結構為金屬封閉、組裝式的戶內型框架，柜體立柱采用覆鋁鋅型材料搭建，其機械強度確保柜體在正常運行下不變形。
一、抽屜式開關柜
抽屜式開關柜是有不同規格的抽屜單元組成的，各抽屜單元采用改進的中央軌道式小型推進機構，使抽屜功能單元與門由主開關的操作機構進行機械連鎖。尤其在進行維修時，可以使用備用抽屜隨時更換，連續供電效果好。抽屜與垂直排的連接采用插件連接，操作簡單、安全可靠。柜頂采用可翻門式頂蓋，使現場母排的安裝更加的方便靈活，降低安裝的難度。

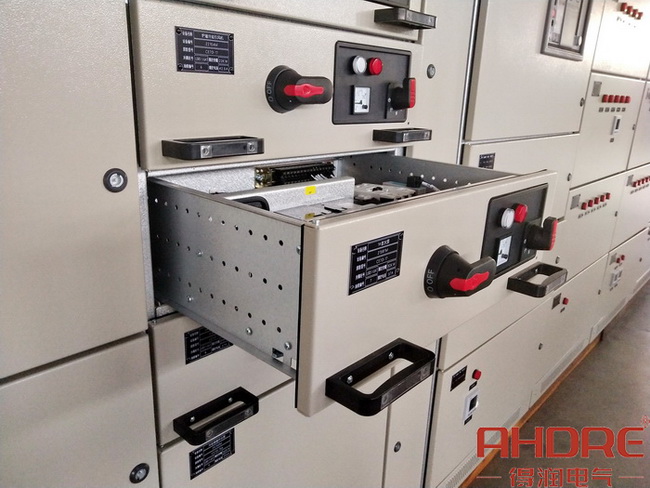

8E抽屜單元

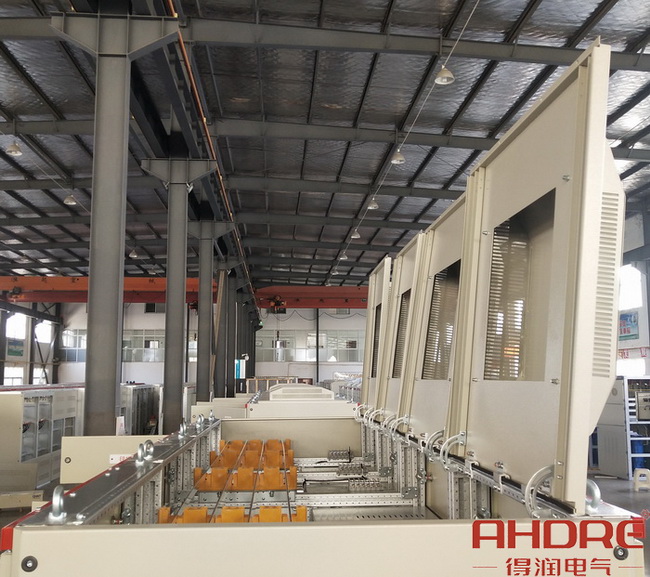

可翻門式頂蓋
二、固定式分隔柜
固定式分隔柜是將配電回路設計成縱橫分隔的結構，并將設備分別置于單獨的隔室內，使主母線系統、配電母線系統、功能單元及電纜之間相互隔離。各隔室門上根據需要安裝各種測量儀表、指示燈、按鈕、旋轉開關等，靈活方便?；芈氛R，便于檢修。

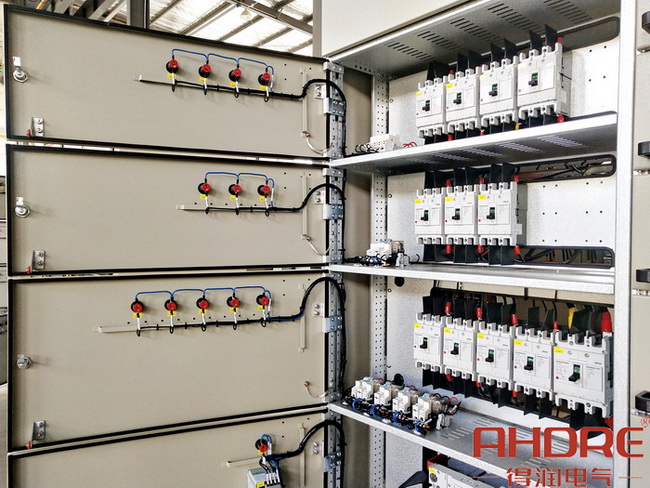

回路分隔式結構
安徽得潤電氣是一家專業從事高低壓配電柜廠家，生產多種類型低壓配電裝置，根據客戶的要求設計不同的方案。除了常見的MNS2.0低壓柜，還有施耐德授權的Blokset低壓柜、Prisma E低壓柜，以及得潤電氣自主研發的GGD低壓開關柜。
