目前高壓旁路柜應用廣泛，但很多用戶對高壓旁路柜的工作應用不是很了解。下面，得潤電氣將分享關鍵技術知識點：

高壓變頻器旁路柜用作變頻器柜的旁路。當高壓變頻器不能正常工作時，在現場條件下不允許長時間停機。此時需要將電源從逆變器柜切換到旁路柜并直接啟動電機，或者在旁路中間連接軟啟動柜啟動電機。旁路柜性能滿足GB3906、IEC298等標準要求，具有“五防”聯鎖功能，可配合隔離開關實現手動旁路。

1、旁路柜的組成結構

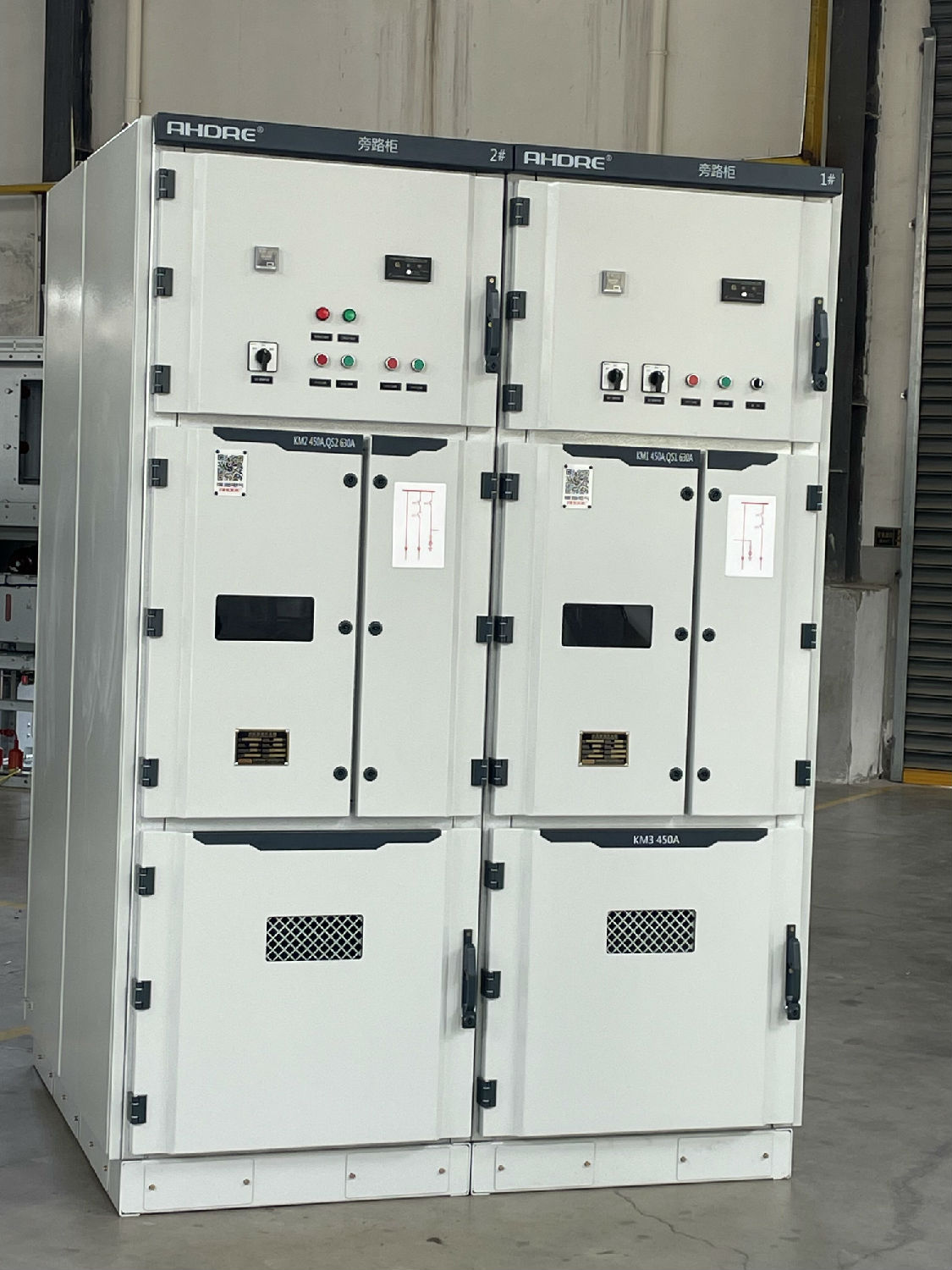

旁路柜由柜體和開關組成。機柜分為兩個獨立的隔間，外殼的防護等級為IP4X。具有頂部進出口和底部進出口等功能的方案，布置后可以成為各種方案的旁路方案。這種旁路柜可以從前面的、后面進行安裝、調試和維護，提高了旁路柜的安全靈活性，減少了占地面積。

2、旁路隔間

旁路柜分為兩個獨立的隔間，開關室和繼電器室。

3、旁路柜開關室

開關安裝在開關室內。通過門上的觀察窗，可以觀察和車廂內開關的開閉情況。

4、旁路柜繼電器室

二次控制元件、儀表、帶電指示器和有特殊要求的二次設備可安裝在繼電器儀表室內?？刂凭€敷設在足夠的空間內，方便客戶外部控制電纜的連接。

5、防止旁路柜誤操作的聯鎖裝置

旁路柜配有安全可靠的聯鎖裝置，完全符合“五防”要求。帶電顯示器及電磁鎖閉鎖后門，帶電情況下不允許開啟后門，以防誤入帶電間隔。各開關間聯鎖齊全，防止誤分誤合開關，導致旁路失敗。

自動旁路柜的儀表室門上安裝有遠程本地開關，實現遠程或本地操作模式的切換。

旁路柜配有實時顯示裝置，用于檢測一次回路的運行狀態。該裝置由高壓傳感器和帶電顯示器兩個單元組成，通過導線連接成一個整體。該裝置不僅能指示高壓電路是否帶電，還能配合電磁鎖實現強制鎖定，防止裝置誤入帶電區間，提高了配套產品的防誤操作性能。

防止冷凝為了防止在濕度大或溫度變化大的氣候下結露帶來的危險，柜內安裝了加熱器，防止結露。同時，還可配備冷凝監測傳感器，配合加熱器，實現自動監測。
