分享變頻器的3種接線方法，有圖有文字解釋
發布日期：2019-10-22 來源： 瀏覽次數：310
| 變頻器（VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率，根據電進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。變頻器如何接線？這是很多人會碰到的一個大問題，下面我們來用圖解教大家快速掌握簡單的變頻器接線方法。

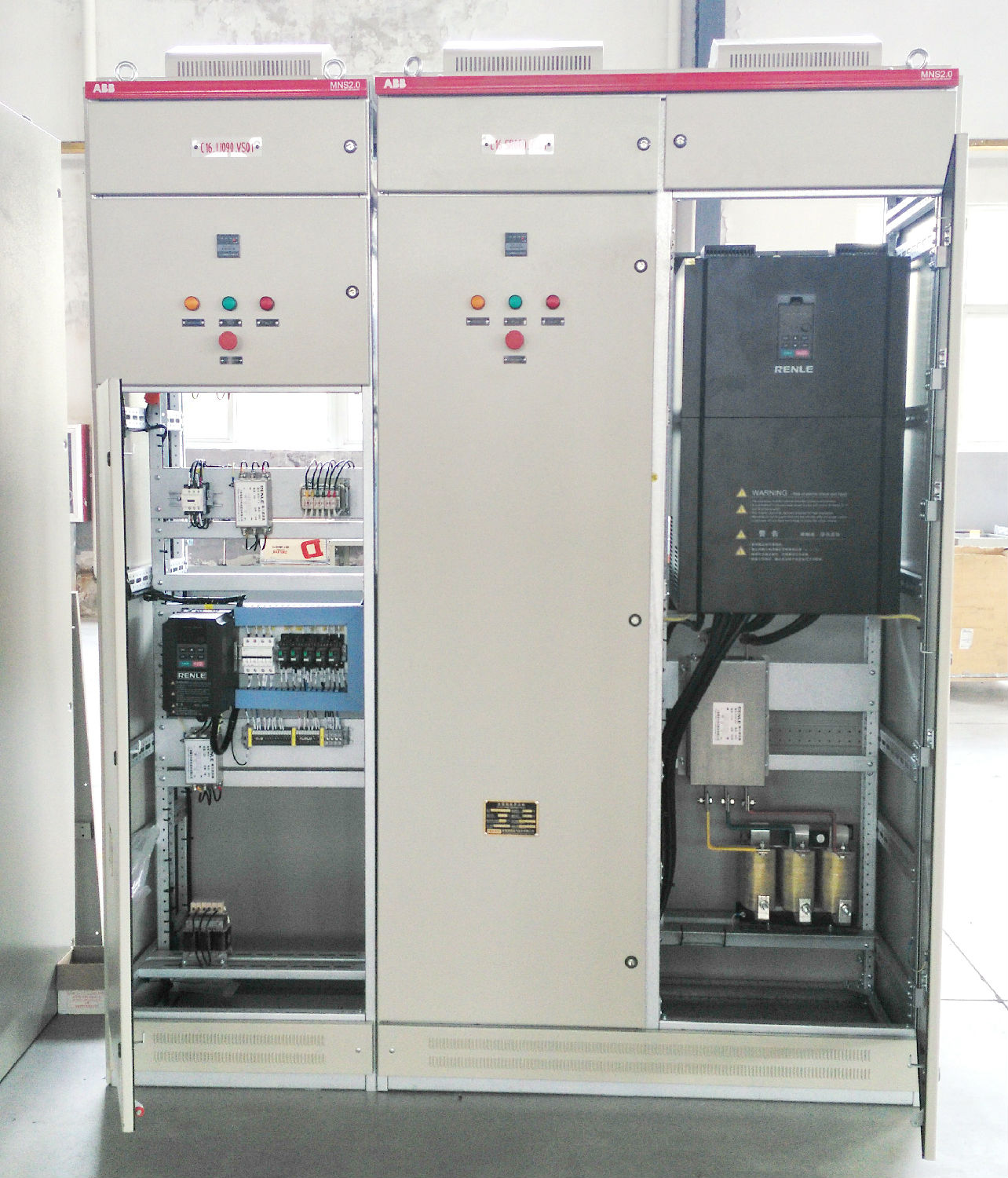

變頻器工作原理：主電路是給異步電動機提供調壓調頻電源的電力變換部分，變頻器的主電路大體上可分為兩類：電壓型是將電壓源的直流變換為交流的變頻器，直流回路的濾波是電容。電流型是將電流源的直流變換為交流的變頻器，其直流回路濾波是電感。它由三部分構成，將工頻電源變換為直流功率的“整流器”，吸收在變流器和逆變器產生的電壓脈動的“平波回路”，以及將直流功率變換為交流功率的“逆變器”。 變頻器的接線方法如下：1、主電路的接線 3)不應以主電路的通斷來進行變頻器的運行、停止操作。需用控制面板上的運行鍵( RUN)和停止鍵(STOP)或用控制電路端子FWD (REV)來操作。 4)變頻器輸出端子(U、V、W)最好經熱繼電器再接至三相電動機上，當旋轉方向與設定方向不一致時，要調換U、V、W三相中的任意兩相。 5)變頻器的輸出端子不要連接到電力電容器或浪涌吸收器上。 6)從安全及降低噪聲的需要出發，為防止漏電和干擾侵入或輻射出去，必須接地。根據電氣設備技術標準規定，接地電阻應小于或等于國家標準規定值，且用較粗的短線接到變頻器的專用接地端子PE上。當變頻器和其他設備，或有多臺變頻器一起接地時，每臺設備應分別和地相接，而不允許將一臺設備的接地端和另一臺的接地端相接后再接地。 2、控制電路端子 1)用接點輸入時，使用接觸可靠性高的接點。 2)出廠時，F(xiàn)WD-CM用短路片連接。通電后，只要按動觸摸面板上的RUN鍵，即正轉運行，按STOP鍵即停止運行(在觸摸面板操作方式下)。 3)出廠時，外部報警輸入端子THR-CM間已連接短路片，使用時要卸下短路片，與外部設備異常接點串接。若沒有此接點，就不要卸下短路片。 4)模擬頻率設定端子(13，12，11，C1)是連接從外部輸入模擬電壓、電流、頻率設定器(電位器)的端子，在這種電路上設接點時，要使用微小信號的成對接點。 5)變頻調速系統中的接觸器、電磁繼電器以及其他各類電磁鐵的線圈，都具有較大的電感，在接通和斷開的瞬間會產生很高的感應電動勢，在電路內會形成峰值很高的浪涌電壓，影響變頻器的正常工作?？刹捎梦针娐穪?lái)控制。開路集電極輸出端子連接控制繼電器時，可在勵磁線圈的兩端連接吸收電涌的二極管，如圖所示。 4)接地電纜盡量用粗的線徑，必須等于或大于規定標準，接地點盡量靠近變頻器，接地線越短越好。 變頻器接線注意 1、變頻器本身有較強的電磁干擾，會干擾一些設備的工作，因此我們可以在變頻器的輸出電纜上加上電纜套。 2、變頻器或控制柜內的控制線距離動力電纜至少100mm等等。 3、在購買變頻器的時候都會有變頻器說明書。如果沒有的話，您可以上您所購買的品牌的官方網站上去下載。變頻器說明書上面的內容相當詳細，包括產品介紹、工作原理、安裝調試等等。 安徽得潤電氣技術有限公司做為一家專業生產高低壓開關柜的廠家，變頻器柜是我們公司生產的開關柜之一，所以對變頻器如何接線肯定了如指掌。
|
