根據現行的國家標準《低壓配電設計規范》（GB50054），低壓配電系統有三種接地形式，即IT系統、TT系統、TN系統。那么在建筑電氣設計中如何避免TT系統變成TN系統呢？得潤電氣和您共同分享：

一、TT系統的特點

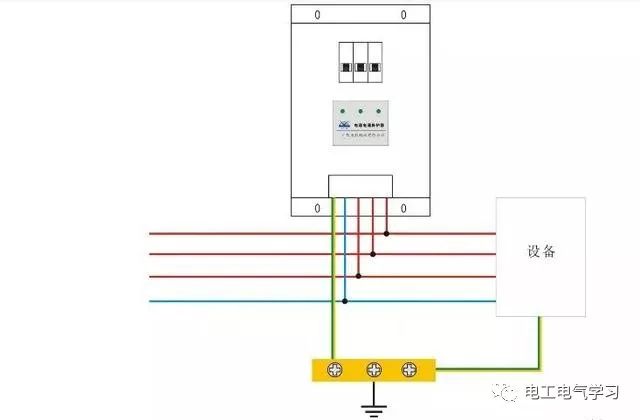

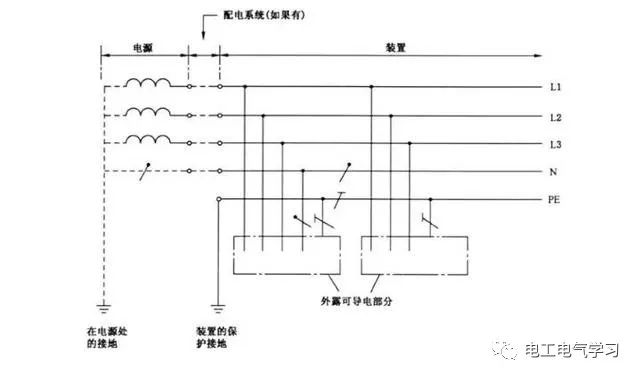

TT系統只有一點直接接地，裝置的外露可導電部分應接到在電氣上獨立于電源系統的接地極上。如圖1

TT系統的優點:可以避免系統側高壓發生故障時（如高壓線與低壓線搭連或配變高低壓繞組間絕緣擊穿時），高電壓通過PE線傳到用電設備的金屬外殼，發生電擊事故。

1.TT系統的主要缺點：

（1）低、高壓線路雷擊時，配變可能發生正、逆變換過電壓

（2）低壓電器外殼接地的保護效果不及IT系統。

（3）當電氣設備的金屬外殼帶電（相線碰殼或設備絕緣損壞而漏電）時，由于有接地保護，可以大大減少觸電的危險性。但是，低壓斷路器（自動開關）不一定能跳閘，造成漏電設備的外殼對地電壓高于安全電壓，屬于危險電壓。

（4）當漏電電流比較小時，即使有熔斷器也不一定能熔斷，所以還需要漏電保護器作保護，因此TT系統難以推廣。

（5）TT系統接地裝置耗用鋼材多，而且難以回收、費工時、費料。

2.TT系統的應用：

TT系統由于接地裝置就在設備附近，因此PE線斷線的幾率小，且容易被發現。

TT系統設備在正常運行時外殼不帶電，故障時外殼高電位不會沿PE線傳遞至全系統。因此，TT系統適用于對電壓敏感的數據處理設備及精密電子設備進行供電，在存在爆炸與火災隱患等危險性場所應用有優勢。

TT系統能大幅降低漏電設備上的故障電壓，但一般不能降低到安全范圍內。因此，采用TT系統必須裝設漏電保護裝置或過電流保護裝置，并優先采用前者。

TT系統主要用于低壓用戶，即用于未裝備配電變壓器，從外面引進低壓電源的小型用戶。

二、TT系統變TN的原因分析

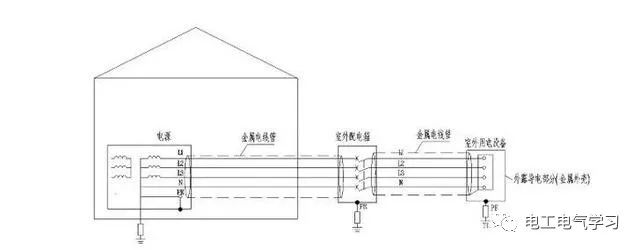

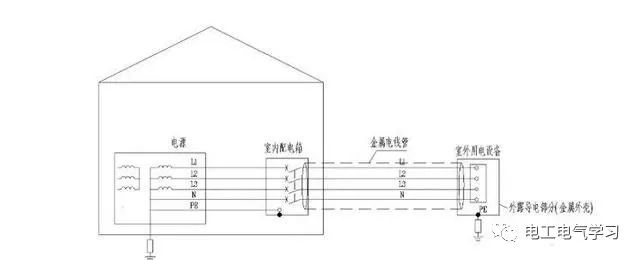

TT系統在民用建筑中也較常用，如位于建筑室外的路燈、水泵等用電設備。通常采用TT系統給室外用電設備供電的時候配電箱設置位置有室內和室外兩種（如圖2和圖3）。

TT系統的關鍵是要保證室外用電設備金屬外殼單獨接地，設備金屬外殼或接地線（PE）不能與室內供電系統的PE線連接。圖2和圖3看似TT系統，實際上均變成TN系統。原因如下:

室內配電系統PE線通過配電箱金屬外殼—金屬電線管—用電設備金屬外殼形成通路，從而導致電源系統的PE線與室外用電設備的金屬外殼連接，實際上就成為T(mén)N系統。

三、保證TT系統的措施

很顯然，要保證TT系統不變成TN系統，只要切斷電源PE線與用電設備金屬外殼的連接通路即可。通常做法是:

（1）將圖2和圖3中室外部分的電線管改為PVC管。

（2）如果電纜采用金屬鎧裝電纜時，金屬鎧裝鋼帶不應與用電設備的金屬外殼及其接地系統連接。

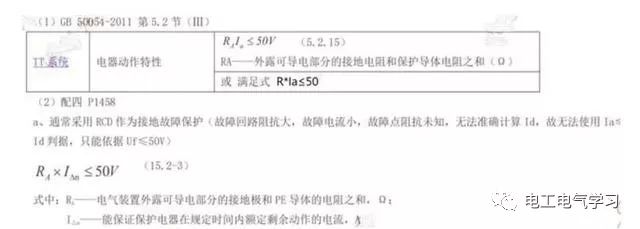

四、TT系統間接接觸防護措施

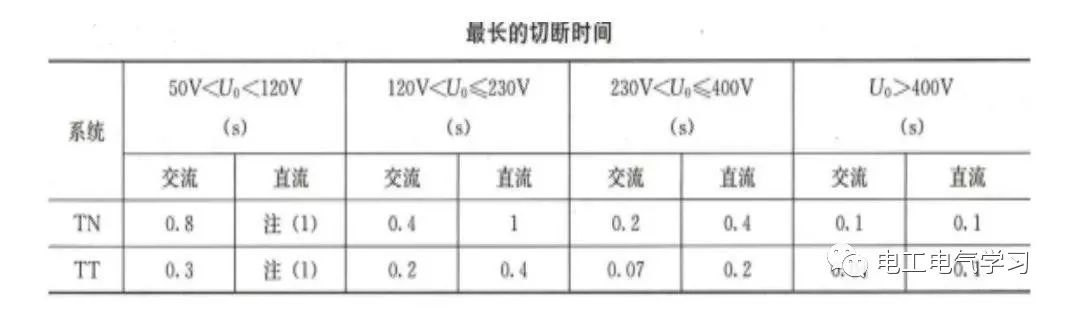

保護動作時間見下表：
