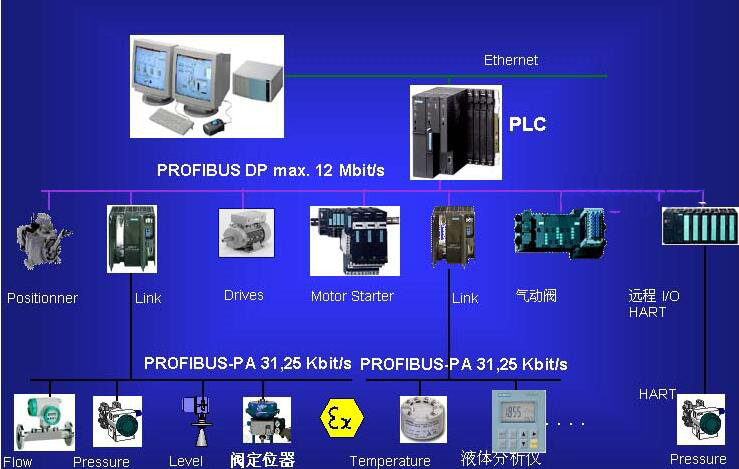

如果您是一位現場的自動化工程師，那么PROFIBUS總線應該是遇到最多的一種通信總線，PROFIBUS–DP的DP即Decentralized Periphery。它具有高速低成本，用于設備級控制系統與分散式I/O的通信。它與PROFIBUS－PA（Process Automation ）、PROFIBUS-FMS (Fieldbus Message Specification )共同組成了PROFIBUS標準。

安徽得潤電氣在長期的項目中運用最多的也是PROFIBUS總線，其中尤以DP協議的通信方式居多，PROFIBUS–DP協議明確規定了用戶數據怎樣在總線各站之間傳遞，但用戶數據的含義是在PROFIBUS行規中具體說明的。另外，行規還具體規定了PROFIBUS－DP如何用于應用領域。使用行規可使不同廠商所生產的不同設備互換使用，而工廠操作人員毋須關心兩者之間的差異。因?yàn)榕c應用有關的含義在行規中均作了精確的規定說明。

做為行規的具體體現方式的GSD文件則是完成通信的最重要的組成之一。那什么是GSD文件，GSD文件有什么作用呢？

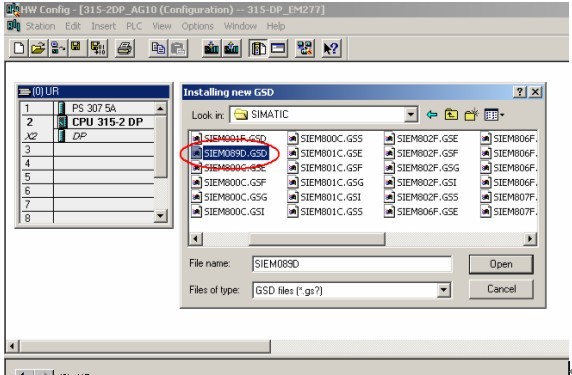

GSD文件是ASCII文件．可以用任何一種ASCII編輯囂編輯 如計事本、UltraEdit等，也可使用PROFIBus用戶組織提供的編輯程序GSDEdit。GSD文件是由若干行組成，每行都用一個關鍵字開頭，包括關鍵字及參數(無符號數或字符串)兩部分。GSD文件中的關鍵字可以是標準關鍵字(在PROFIBUS標準中定義)或自定義關鍵字。標準關鍵字可以被PROFIBUS的任何組態工具所識別，而自定義關鍵字只能被特定的組態工具識別。為了將不同廠家生產的PROFIBUS產品集成在一起，生產廠家必須以GSD文件（電子設備數據庫文件）方式將這些產品的功能參數（如I/O點數．診斷信息．波特率．時間監視等）儲存起來。標準的GSD數據將通信擴大到操作員控制級。使用根據GSD所作的組態工具可將不同廠商生產的設備集成在同一總線系統中。

GSD文件可分為三個部分：1. 總規范：包括了生產廠商和設備名稱．硬件和軟件版本．波特率．監視時間間隔．總線插頭指定信號；2. 與DP有關的規范：包括適用于主站的各項參數，如允許從站個數．上裝/下裝能力；3. 與DP從站有關的規范：包括了與從站有關的一切規范，如輸入/輸出通道數．類型．診斷數據等。

為了讓大家有一個更為直觀的了解，舉例如下：

#Profibus DP ；DP設備的GSD文件均以此關鍵存在

GSD Revision=1 ；GSD文件版本

VendorName="Meglev" ；設備制造商

Model Name="DP Slave" ；產品名稱

Revision="Version 01" ；產品版本

RevisionNumber=01 ；產品版本號(可選)

IdemNumber=0x01 ；產品識別號

ProtocoI Ident=0 ；協議類型（表示DP）

StationType=0 ；站類型(0表示從站)

FMS Supp=0 ；不支持FMS．純DP從站

Hardware Realease="HW1.0" ；硬件版本

Soltware Realease="SWl.0" ；軟件版本

9.6 supp=1 ；支持9.6kbps波特率

19.2 supp=l ；支持19.2kbps波特率

MaxTsdr 9.6=60 ；9.6kbps時最大延遲時間

MaxTsdrl9.2=60 ；19.2kbps時最大延遲時間

RepeaterCtrl sig=0 ；不提供RTS信號

24VPins=0 ；不提供24V電壓

Implementation Type="SPC3" ；采用的解決方案

FreezeMode Supp=0 ；不支持鎖定模式

SyncMode Supp=0 ；不支持同步模式

AutoBaud Supp=l ；支持自動波特率檢測

Set SlaveAdd Supp=0 ；不支持改變從站地址

Fail Safe=0 ；故障安全模式類型

MaxUser PrmDataLen=0 ；最大用戶參數數據長度(0-237)

Usel prmDataLen=0 ；用戶參數長度

Min Slave Imervall=22 ；最小從站響應循環間隔

Modular Station=l ；是否為模塊站

MaxModule=l ；從站最大模塊數

MaxInput Len=8 ；最大輸入數據長度

MaxOutput Len=8 ；最大輸出數據長度

MaxData Len=16 ；最大數據的長度(輸入輸出之和)

MaxDiagData Len=6 ；最大診斷數據長度(6～244)Slave

Family=3 ；從站類型

Module=“Modulel”0x23，0x13；；模塊1，輸入輸出各4字節

EndModule

Module="Module2"0x27，0x17；；模塊2．輸入輸出各8字節

EndModule

由上面的例子可以看出，．PROFIBUS設備的特性均在電子設備數據庫文件(GSD)中具體說明，原因是PRO FlBUS設備具有不同的性能特點，目的是為了達到PROFIBUS簡單的即插即用。得潤電氣的自動化工程師在現場就遇到過很多因?yàn)镚SD文件與實際硬件不匹配而無法正常通信的問題，很多僅僅是版本不同，差別也可能僅僅是0與1的細微之處，可就是這么個小小的不同而最終讓你無法正常通信。只因?yàn)镚SD文件是對硬件的最終描述，再好的硬件沒有軟件的支持也無法正常工作。
